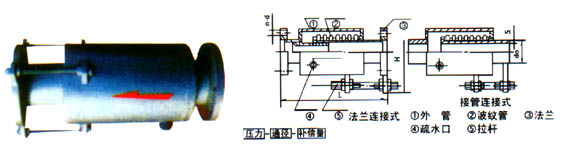

轴向型外压式波纹补偿器JZW型



设计温度：480℃-750℃产品代号：JZW 型号标注：JZW 波纹管形式 连接形式 压力-通径-补偿器

通径DN 长度mm 波数 压力等级MPa 波纹管有效面积cm2 最大外径尺寸mm
0.6 1.0 1.6
轴向补偿量mm/刚度N/mm
50 432 10 41/231 39/255 37/286 81 270
654 20 82/116 78/126 74/143
65 488 10 41/231 39/255 37/286 82 290
756 20 82/116 78/126 74/143
80 506 9 56/196 53/232 50/278 121 308
789 18 11/298 106/116 100/139
100 532 8 61/167 57/218 54/256 180 336
789 16 122/84 114/109 108/128
125 616 8 82/278 78/301 75/320 257 368
966 16 164/129 156/151 150/160
150 950 8 124/125 112/154 89/330 535 450
1540 16 250/56 210/87 160/113
200 950 8 130/155 100/126 70/409 779 505
1550 16 250/75 200/113 160/205
250 1080 8 161/111 130/162 105/378 1075 566
1800 16 320/50 260/94 201/119
300 1090 8 161/138 130/194 100/338 1269 600
1820 16 320/54 260/100 200/168
350 1090 8 165/165 132/221 99/438 1619 676
1820 16 320/71 250/121 200/218
400 1110 8 162/164 132/290 101/468 2008 710
1840 16 310/76 251/145 190/268
450 1110 8 152/131 132/339 100/532 2428 768
1840 16 301/81 251/170 190/245
500 1475 6 190/180 150/515 150/765 3473 975
2450 12 371/90 300/175 300/298
600 1540 6 195/231 150/154 140/765 4766 1090
2540 12 391/121 290/364 280/480
700 1540 6 200/222 155/601 150/832 6068 1190
2540 12 400/112 300/400 290/478
800 1540 6 201/200 164/497 150/897 7528 1290
2540 12 400/135 321/451 2
