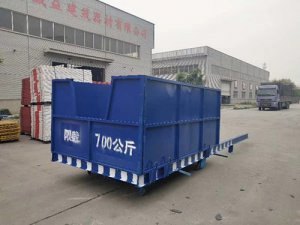

悬挑式卸料平台设计制作及安装 一、设计思路 卸料平台的设计，安全可靠是前提条件，经济合理是基础要求，此外还要在规定的期限内满足耐久性要求；在材料选择方面，宜选择通用且保养维修方便的材料；较后其结构选型，我们要做到明确分析其受力情况，与此同时还要满足搭拆简便，验收方便等条件。 二、卸料平台设计 卸料平台水平钢梁的悬挑长度设计为5.3m，插入结构的锚固长度可设计为1.7m，和悬臂横向钢束之间的距离为2.5m，18号H字钢主梁，次梁采用通道第号的槽钢U口水平，与次梁之间的距离是1.00m。 三、平台的制作、安装与拆除 1.却料平台的制作 (1)首先平台的平面尺寸为2.5mX5.3m，次梁是由槽钢与主梁焊接。焊接采用双面焊接，焊缝长度不小于100mm，次梁共布置5根。 (2)在卸料平台主梁上焊接6个预埋吊环，吊环采用中20钢筋制作，吊环与主梁焊接而成，有效焊缝长度不得小于200mm，吊环应与H字钢有一定的角度即与钢丝绳平行。 (3)面板采用3mm厚花纹钢板。 (4)栏杆采用30X30方钢管，钢管外侧铺设1.5mm厚花纹钢板封闭。在建筑物与平台连接处，用18号H字钢与平台底部满焊作为限位卡，焊缝高度6mm，将平台所受水平向荷载传递给建筑物。 (5)卸料平台按照安全技术规程用油漆涂刷，并张挂警示牌。 2.平台的安装与拆除 (1)平台利用塔吊就位。 (2)每条主梁采用两条公称直径18.5mm的钢丝绳，一端锁在主梁的预埋吊环上，另一端锁在墙体的预留孔洞上。调节花篮螺丝，使钢丝绳绷紧。 (3)平台须严格按照设计来进行制作，负责电焊的工人较好是经验丰富有且必须持证上岗；安装必须经过现场技术人员和生产经理的确认。 (4)必须由人员来安装和拆卸平台。 (5)所有工人都应配备安全带、头盔和拖鞋。 (6)须在建筑物上设置悬臂平台悬挂点和上接触点，不得置于脚手架设施或与脚手架的刚性连接处。 (7)为了保证平台安全平稳的工作，需要在其两侧各设置两道钢丝绳，一道为受力绳，另一道则为保险绳。 钢丝绳的型号应严格按照施工方案的要求进行选型配备，且一般不宜小于?18。 斜拉钢丝绳设置时于卸料平台底平面的夹角应大于45°，将卸料平台主梁上设置的四个拉环和建筑物上预埋的拉环对应连接。绳卡的数量和间距应根据相应的规范设置。btgmjx
