永嘉新汇科技有限公司

品牌：新汇
产品型号：Q347H
阀体材质：A105、304、316、316L
连接形式：法兰连
结构形式：固定球
公称通径：DN40~300
适用介质：水、天然气、石油等
压力环境：6.4~32.0MPa
工作温度：-29~425℃
执行标准：GB/T2237、API608
流动方向：双向
驱动方式：蜗轮传动
适用行业：石油、化工、天然气、冶金、钢铁等

类型(通道位置)：直通式

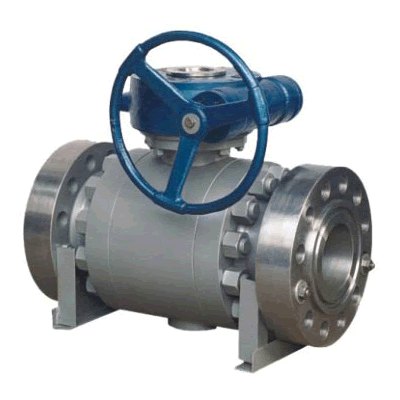

一、Q347H高压锻钢球阀:
Q347H高压锻钢球阀产品结构及用途三分体式连接锻钢固定球阀，系将阀体在两阀座部位沿与阀门通道轴线相垂直的截面分为三部分，整台阀门沿阀杆中心轴左右对称，它在管道上主要用于切断、分配和改变介质流动方向。
二、Q347H高压锻钢球阀的特点:
1、采用板簧预载的可动金属阀结构，密封力设计合理，启闭灵活，密封可靠。 2、根据用户的需要，可设计成适用于含阀体颗粒、料将等介质的结构戒耐较高温度的结构。 3、采用下装式阀捍，设置倒密封结构，能确保填料处可靠密封。
三、产品执行标准：Q347H高压锻钢球阀的执行标准

产品规范

设计规范

结构长度

连接法兰

试验 与检验

GB/T12237

GB/T12221

JB/T79-94；GB/T9113

GB/T13927

API608

ASME/ANS B16.10

ASME/SNS B16.5

API 598

四、主要性能规范：Q347H高压锻钢球阀主要性能规范

公称压力

1.6 MPa

2.5 MPa

4.0 MPa

6.4 MPa

10.0 MPa

150 Lb

300 Lb

600 Lb

强度试验

2.4 MPa

3.75 MPa

6.0 MPa

9.5 MPa

15.0 MPa

3.1 MPa

7.5 MPa

15.0 MPa

水密封试验

1.76MPa

2.75 MPa

4.4 MPa

7.04 MPa

11.0 MPa

2.2 MPa

5.5? MPa

11.0 MPa

气密封试验

0.6MPa

五、主要零部件材料：Q347H高压锻钢球阀主要零部件材料

名称

A105类

304类

316类

316L类

阀体

A105

F304

F316

F316L

球芯

1Cr18Ni9

F304

F316

F316L

阀杆

F304

F304L

F316

F316L

阀座

A105

F304

F316

F316L

阀座支承圈

F304

F304L

F316

F316L

O形圈

304+柔性石墨

304+柔性石墨

316+柔性石墨

316L+柔性石墨

六、产品结构图：Q347H高压锻钢球阀结构图  七、产品结构尺寸：Q347H高压锻钢球阀

DN

L

D

D1

D2

b

Z-φd

150

394

285

<
