自钻式中空注浆锚杆
一、产品结构

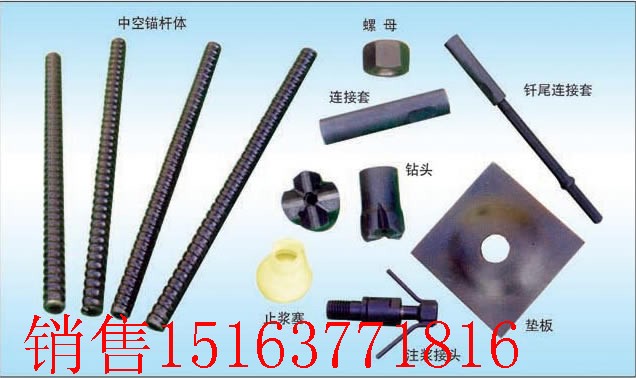

    自钻式中空锚杆结构由中空钻杆、钻头、止浆塞、连接器、垫板、螺母等六部分组成。钻头为耐磨合金钢铸造而成，并设浆液出孔。钻头有“一”字型、“十”字型、“圆锥”型等多种型式，可根据岩土层的情况选择不同的型式，中空锚杆由高抗拉强度合金钢无缝钢管制造而成，连接器、间隔器、垫片、螺母均由合金钢铸造而成，间隔器也可用塑料制成
二、产品特点应用
    自钻式中空锚杆是一种中空的锚杆，其本身兼作钻杆和注浆管。注浆前可作吹尘管，即排除凿岩形成的粉尘，注浆时浆液通过中空锚杆从钻头喷出，填充锚杆周围的钻孔和地层裂隙，使锚杆与周围土质凝固成一体，形成钢管水泥柱，起到加固的作用。钻头的大小可控制钻孔的大小，一般钻孔的尺寸约为锚杆直径的2到3倍。它是集钻孔、注浆、锚固等多功能的新型高科技支护产品。杆体长短灵活，具有加接延长的特性，不仅适用于铁路、隧道、矿山、水利枢纽、边坡、堤坝、桥基、江海湖河边、高层建筑基础及建筑物加固等工程；更适用于地基下沉、塌孔、裂缝、坍塌、滑坡等地质灾害的治理。同时在狭窄的环境内施工极为方便，具有其它锚固材料无法替代的效果。
三、产品规格型号

产品规格型号：
规格/项目 外径mm 内径mm 极限荷载KN 屈服荷载KN 旋式(L/R) 长度m
25/17 25 17 170 15020# 左 依照用户的需
要设定长度可
6m 4m 3m,也
可不同长度
25/17 25 17 200 18040# 左
25/17 25 17 200 180 左
28/14 28 14 300 27035# 左
30/18 30 18 203 18020# 左
30/16 30 16 220 180 左
30/14 30 14 260 220 左
30/11 30 11 320 260 左
32/20 32 20 217 18020# 左
38/17 38 17 500 420 左
40/16 40 16 660 525 左
52/26 52 26 929 730 左
