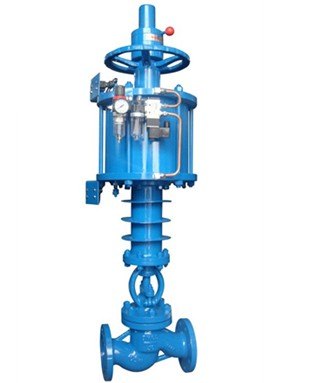

一、Z641H铸钢气动法兰闸阀概述
常州北泽阀门气动带手动闸阀简称气动闸阀，由于具有优良的切断性能，故在工业领域得到广泛应用。气动闸阀的执行机构具有正、反两种作用功能，故阀的开、关方式有气开、气关两种作用方式。 闸阀采用金属接触式独特结构、动作可靠，具有极高的切断性能，比常规的切断阀优越。允许泄漏量达到10-8×KV。 使用范围广，温度可由-196℃至500℃，口径小至50mm，大至600mm.阀座有平行、60°V型切口和90°V型切口三种，适应不同使用场合需要。
二、Z641H铸钢气动法兰闸阀的工作原理
1、气源由进气管输入，途经油雾器时带入适量的润滑剂。
2、当气源进入电磁阀后，电磁阀自动开启（上）或（下）输气管。
3、当气源进入气缸上进气口时，将活塞推向下部，使活塞接触下回讯顶杆，此时回讯器将信号返回，即阀门关闭。
4、当气源进入气缸下进气口时，将活塞推向上部，使活塞接触上回讯顶杆，此时回讯器将信号返回，即阀门开启。
5、连续作业时，按上述原理作往返运动。
三、Z641H铸钢气动法兰闸阀气动执行器的日常维护工作
1、气源应保持干燥和清洁，定期对过滤器进行放水。
2、保持气源压力正常< 0.4~0.7MPa> ，电气部分的电源信号无短路、断路故障；防止进水，保证电磁阀开关正常工作。
3、在正常工作情况下，每月检验一次，每年检修一次。
4、电磁阀安装时，特别注意电压是否符合要求，整机调度时，建议先用手动装置调试，然后再通电调试。
四、Z641H铸钢气动法兰闸阀气动执行器附件的功能及用途：
1、单电控电磁阀：供电时阀门开启或关闭，断电时阀门关闭或打开。
2、气动三联件：减压阀、过滤器、油雾器。对气源稳定、清洁及运动部件起润滑作用。
