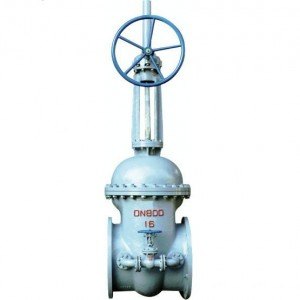

一、Z541H-16C大口径伞齿轮旁通阀结构形式

1、公称压力：1.6-10.0MPa
2、口径范围：DN50-DN800
3、法兰尺寸标准按JB/T79-1994
4、适用介质及温度：
5、铸钢、铬钼钢：蒸汽、油品、水等≤425、≤550℃
6、304不锈钢：硝酸类≤200℃
7、316不锈钢：醋酸类≤425℃

二、Z541H-16C大口径伞齿轮旁通阀产品概述

常州北泽阀门的生产的Z541H带齿轮传动闸阀是最常用的截断阀之一，主要用来接通或截断管路中的介质，不适用于调节介质流量。Z541H伞齿轮闸阀适用的压力、温度及口径范围很大，尤其适用于中、大口径的管道。Z541H附加旁通阀可以使大口径闸阀开启时的压力变小，也可以在应急时使用旁通阀。Z541H伞齿轮闸阀符合国内外先进标准的要求，密封可靠、性能优良、造型美观。密封副配对先进合理，闸板和阀座的密封面采用不同硬度的司太立(stellite)钴基硬质合金堆焊而成，密封可靠、硬度高、耐磨、耐高温、耐腐蚀、抗擦伤性能好、寿命长。

三、Z541H-16C大口径伞齿轮旁通阀的主要优点：
（1）流体阻力小。Z541H带齿轮传动闸阀闸体内部介质通道是直通的，介质流经闸阀时不改变其流动方向，因而流动阻力较小。
（2）启闭较省力。安装伞齿轮，一人就可开启大口径闸阀，启闭时闸板运动方向与介质流动方向相垂直。与截止阀相比，闸阀的启闭较为省力。
（3）介质流动方向一般不受限制。介质可从闸阀两侧任意方向流过，均能达到接通或截断的目的。便于安装，适用于介质的流动方向可能改变的管路中。

四、Z541H-16C大口径伞齿轮旁通阀主要零件的材料说明

1、阀 体：WCB A105 Cr5Mo ZGCr18Ni9Ti
2、阀 盖：WCB A105 Cr5Mo ZGCr18Ni9Ti
3、支 架：WCB A105 Cr5Mo ZGCr18Ni9Ti
4、闸 板：WCB 25 Cr5Mo ZGCr18Ni9Ti
5、阀 杆：2Cr13 2Cr13 38CrMoA1、25Cr2MoV 1Cr18Ni9Ti
6、阀 座：25 25 304 304
7、密封环：304、增强柔性石墨
8、填 料：增强柔性石墨
9、阀杆螺母：ZCuA110Fe3
