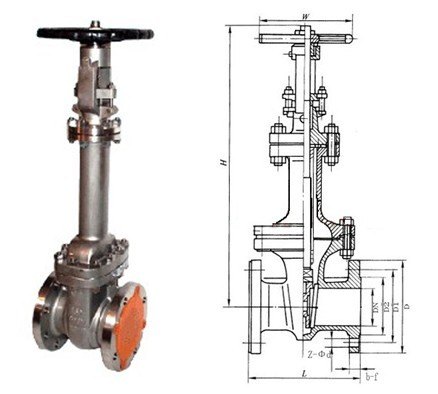

一、WZ41W-16P不锈钢波纹管闸阀产品概述
常州北泽阀门生产的不锈钢波纹管闸阀BELLOW GATE VALVES不锈钢波纹管闸阀的阀杆采用波纹管及填料双重密封结构，确保阀杆处的无泄漏密封，特别适用于易燃、易爆、有毒及贵重介质的管路。波纹管采用不锈钢或 Inconel 材料制造，波纹管密封结构设计合理，耐疲劳，使用寿命长。
二、WZ41W-16P不锈钢波纹管闸阀主要用途
波纹管闸阀广泛适用于公称压力PN1.6～16MPa，工作温度-29～350℃的石油、化工、制药、化肥、电力行业等各种工况的管路上，切断或接通管路介质。
三、WZ41W-16P不锈钢波纹管闸阀主要参数

1、阀门型号：WZ41W/H/Y，WZ641，WZ941
2、主体材质: 铸钢WCB，锻钢A105，不锈钢（304，316等），GS-C25，1.1156，1.4301，1.4401，CF8，CF8M，CF3，CF3M
3、尺寸范围: DN15-DN400；1/2"-16"
4、压力范围: 1.6Mpa，2.5Mpa，4.0Mpa，6.4Mpa，10.0Mpa，150lb，300lb，600lb
5、可选驱动方式：手动，气动，电动；
6、国标不锈钢波纹管闸阀设计标准：设计和制造标准按照: GB12234；
7、结构长度按照: GB12221；
8、连接端尺寸按照：JB/T79，GB9113，HG20592
9、检验和测试按照: JB/T 9092、GB/T13927
四、WZ41W-16P不锈钢波纹管闸阀相关设计标准
1、设计标准：设计和制造标准按照:ASME B16.34，MSS-SP-117，BS1873
2、结构长度按照: ASME B16.10；
3、连接端尺寸按照：ASME B16.5，ASME B16.25
4、检验和测试按照: API598
五、WZ41W-16P不锈钢波纹管闸阀其他国际标准
德标不锈钢波纹管闸阀设计标准
1、设计和制造标准按照: DIN3352 ；
2、结构长度按照: DIN3202；
3、连接端尺寸按照：DIN2543-2546
4、可选检验和测试按照: DIN3230 KM波纹管闸阀系列产品（KM波纹管闸阀关键字）：波纹管阀门，波纹管闸阀，法兰式波纹管闸阀，对焊端波纹管闸阀，气动波纹管闸阀，电动波纹管闸阀，波纹管闸门，明杆波纹管闸阀，铸钢波纹管闸阀，不锈钢波纹管闸阀，锻钢波纹管闸阀，德标波纹管闸阀，美标波纹管闸阀；
