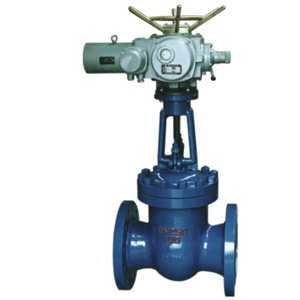

一、Z941Y-100I电动高温铬钼钢闸阀产品结构形式
1、产品型号：Z941Y
2、适用范围：电站，高温
3、产品别名：高温闸阀
4、连接形式：法兰
5、主体材料：铬钼钢
6、公称通径：DN15-500（mm）
7、适用介质：蒸汽
8、压力范围：1.6-32（Mpa）
9、适用温度：570（℃）
10、Z941Y高温铬钼钢闸阀设计与制造：GB12234
11、Z941Y高温铬钼钢闸阀结构长度：GB12221
12、Z941Y高温铬钼钢闸阀压力温度等级：GB9131 GB/T74 HG20604
13、Z941Y高温铬钼钢闸阀连接法兰：JG/T79 GB9113 HG20593-20635
14、Z941Y高温铬钼钢闸阀试验与检验：GB13927 JB/T9092
15、Z941Y高温铬钼钢闸阀产品用途
16、Z941Y高温铬钼钢闸阀适用于公称压力PN10.0～25.0Mpa，工作温度—29～600℃的石油、化工、火力电站等各种工况的管路上，切断或接通介质。适用介质为：水、油品、蒸汽等。操作方式有：手动、齿轮传动、电动等。
二、Z941Y高温铬钼钢闸阀产品结构特点
1.符合国内外先进标准的要求，密封可靠，性能优良，造型美观。
2.闸板与阀座密封面用铁基合金堆焊或司太立（stellite）钴基硬质合金堆焊而成，耐磨、耐高温，耐腐蚀，抗擦伤性能好、使用寿命长。
3.阀杆经调质和表面氮化处理，有良好的搞腐蚀性和抗擦伤性。
4.采用楔式弹性闸板结构，中大口径设置滚动轴承，摩擦力小、启闭轻松。
5.可采用各种配管法兰标准及法兰密封面型式，满足各种工程需要及用户要求。
三、Z941Y高温铬钼钢闸阀主要零件的材料说明
1、阀体：WCB A105 Cr5Mo ZGCr18Ni9Ti
2、阀盖：WCB A105 Cr5Mo ZGCr18Ni9Ti
3、支架：WCB A105 Cr5Mo ZGCr18Ni9Ti
4、闸板：WCB 25 Cr5Mo ZGCr18Ni9Ti
5、阀杆：2Cr13 2Cr13 38CrMoA1、25Cr2MoV 1Cr18Ni9Ti
6、阀座：25 25 304 304
7、密封环：304、增强柔性石墨
8、填料：增强柔性石墨
9、阀杆螺母：ZCuA110Fe3
四、Z941Y高温高中压法兰铬钼钢闸阀规格参数
1、型号：Z941Y-16I/25I/40I/64I/100I
2、口径：DN15-DN600
3、压力：1.6MPA-10MPA
4、材质：铬钼钢
其他型号：
Z941H-16C Z941W-16P Z941W-16R Z941Y-16I
Z941H-25 Z941W-25P Z941W-25R Z941Y-25I
Z941H-40 Z941W-40P Z941W-40R Z941Y-40I
Z941H-64 Z941W-100P Z941W-100R Z941Y-100I
Z941H-100
五、Z941Y-100I电动高温高压铬钼钢闸阀阀体材质
1、阀体阀盖：碳钢、铬镍钛钢、铬镍钼钛钢、铬钼合金钢
2、闸板、阀座：碳钢、不锈钢 合金钢堆焊硬质合金钢
3、阀杆：不锈钢、合金钢
4、阀杆螺母：铝青铜
5、填料：石墨、石棉盘根 浸聚四氟乙烯石棉盘根 耐高温石棉盘根
6、手轮：可锻铸铁、球墨铸铁
