一、高温高压焊接截止阀J61Y/J961Y/J962Y/J561Y产品概述常州北泽阀门生产的J61Y/J961Y/J962Y/J561Y高温高压焊接截止阀适用于ANSI  Class1500~3500Lb，工作温度-29~570℃的石油、化工、火力电站等各种工况的管路上，主要用来接通或截断管路中的介质，一般不用于调节流量。截止阀适用的压力、温度范围很大，但一般用于中、小口径的管道。适用介质为:水、蒸汽等。操作方式有:手动、齿轮传动、电动等。

二、高温高压焊接截止阀J61Y/J961Y/J962Y/J561Y产品结构特点:
1.产品设计制造按ANSIB16.34、E101标准，可与进口设备配备使用。
2.阀门中腔采用压力自紧式密封结构，内腔压力越高密封性能越好。支管两端为4.阀瓣和阀座的密封面采用司太立(stellite)钴基硬质合金堆焊而成，密封面6.阀盖填料函深度合理，填料加缓蚀剂，密封可靠，开关平稳。
7.阀门具有上密封结构，保证阀门开启运行时不经阀杆外漏。
8.电动截止阀三的开启和关闭由电动装置来控制，电动装置分别配有专用电机、减速器、转矩控制机构，现场操作机构，手、电动切换机构。除就地操作外，还可进行远距离操作。

三、高温高压焊接截止阀J61Y/J961Y/J962Y/J561Y工作原理
产品设计制造按E101和JB/T3595-93标准的规定，结构合理，性能优良，造型美观。阀门中腔采用压力自紧式密封结构，密封性能越好。支管两端为焊接结构。焊接坡口可按标准或用户要求配接。    阀瓣、阀座的密封面采用司太立(stellite)钴基硬质合金堆焊而成，耐磨、耐高温，抗擦伤性能好、使用寿命长。    阀杆经调质和表面氮化处理，有良好的耐腐蚀性和抗擦伤性。阀盖填料函深度合理，填料加缓蚀剂，密封可靠。焊接连接的截止阀适用子公称压力为20.0-32.0MPa及P54100V-P57170V，工作温度≤540℃(其中P57170VT作温度为570℃)的石油、化工、水力、火力电站等各种工况的管路上，切断或接通介质。适用介质为:水、油品、蒸汽等。操作方式有:手动、齿轮传动、电动等。

四、高温高压焊接截止阀J61Y/J961Y/J962Y/J561Y产品执行标准

设计与制造:ANSI  B16.34  E101
结构长度:ANSI  B16.10  E101  GB/T1588.1
压力温度等级:ANSI  B16.34  E101
试验与检验:API598  E101  JB/T9092

五、高温高压焊接截止阀J61Y/J961Y/J962Y/J561Y参数:

设计与制造

JB/T3595

连接端尺寸

结构长度

JB/T3595

焊端尺寸

JB/T79

检验与试验

JB/T3595

材料

碳钢

GB/T12229

合金钢

ZB/J98015
JB/T5263

标志

GB/T12220

供货

JB/T7928

六、高温高压焊接截止阀J61Y/J961Y/J962Y/J561Y主要零件材料及其适用范围:

型号

阀体

阀盖

阀瓣

阀座

阀杆

填料

适用介质

适用温度

J61Y-(320)

A105

2Cr13+ Stellite12

D507Mo

2Cr13

柔性石墨

水、蒸汽

425

J61Y-(320)PI

Ocr18Ni9Ti(F321)

321+ Stellite12

Stellite6

321

柔性石墨

水、蒸汽

540

J61Y-P54(170)

12CrLMoV

12CrMoV+ Stellite12

Stellite6

25CrMo1Va

柔性石墨

蒸汽

570

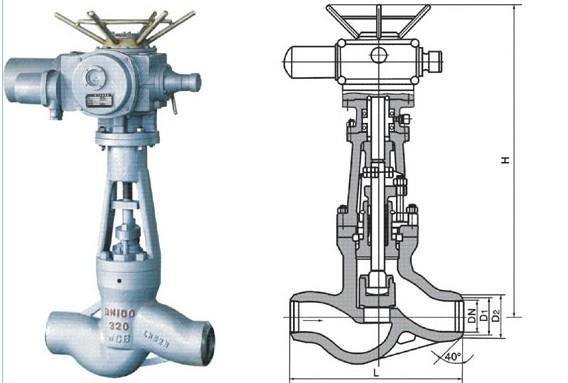

七、高温高压焊接截止阀J61Y/J961Y/J962Y/J561Y主要外形连接尺寸及重量:

型号

公称压力 (Mpa)

公称通径 DN(mm)

标准值











L

d

D1

D2

h

Do

H

H1

质量(kg)

J61Y-320

32

10

110

10

12

24

13.5

160

215

36

5.7

J61Y-P54/170V

P5417

10

110

10

12

24

13.5

160

215

36

5.7

J61Y-320

32

15

150

113

16

35

12

200

247

45

10.5

J61Y-320PI

32

15

150

13

16

35

12

200

247

45

10.5

J61Y-P54/200V

P5420

15

150

13
