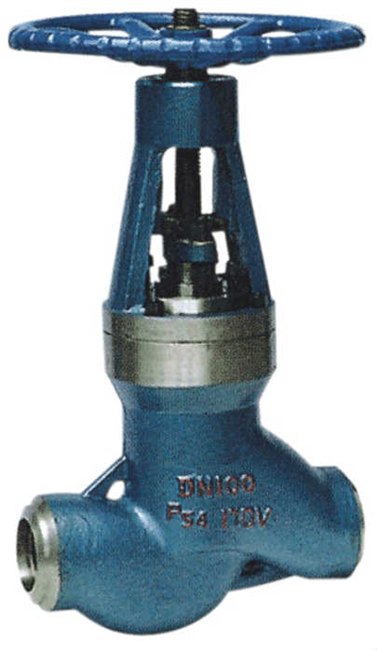

一、高温高压截止阀J61Y-P54 170V产品概述
常州北泽阀门生产的电站截止阀产品特性：J61Y-250电站截止阀，J61Y-320电站截止阀，J61Y-P54100V电站截止阀，J61Y-160电站截止阀产品简介：J61H、J61Y 型 PN200~PN320 高温对接焊电站截止阀适用于公称压力PN200~PN320 及P54/100V-P57/170V ，工作温度540℃(其中P57/170V工作温度为570℃)的石油、化工 、水力 、火力电站各种系统的管路中，切断或接通管路介质。

二、高温高压截止阀J61Y-P54 170V产品用途

J61H、J61Y 型PN200~PN320 高温对接焊电站截止阀适用于公称压力PN200~PN320 及P54/100V-P57/170V ，工作温度540℃(其中P57/170V工作温度为570℃)的石油、化工、水力、火力电站各种系统的管路中，切断或接通管路介质。

三、高温高压截止阀J61Y-P54 170V产品特点

1、阀门中腔采用压力自紧式密封结构，密封性能越好。支管两端为焊接结构。焊接坡口可按标准或用户要求配接

2、阀瓣、阀座的密封面采用司太立钴基硬质合金堆焊而成，耐磨、耐高温，抗擦伤性能好、使用寿命长

3、阀杆经调质和表面氮化处理，有良好的搞腐蚀性和抗擦伤性。

4、阀盖填料函深度合理，填料加缓蚀剂，密封可靠

四、高温高压截止阀J61Y-P54 170V执行标准

设计标准：JB/T 3595/E101

结构长度：JIS E101

对焊端：ANSI B16.25

试验与检验：JIS E101

压力-温度：JB/T 3595

产品标识：GB/T 12220

供货规范：JIS E101

五、高温高压截止阀J61Y-P54 170V性能参数

型号

J61H-200V

J41Y-200V

工作压力（MPa）

19.6

15.58

6.96

19.6

15.58

6.96

适用温度（℃）

200

450

570

200

450

570

适用介质

水、蒸汽等

材料

阀体、阀盖

铬钼钒钢

阀瓣

铬钼钒钢＋堆焊硬质合金

阀座

铬钼钒钢＋堆焊硬质合金

阀杆

铬钼钒钢

主要外形和连接尺寸

公称通径DN

主要外形尺寸和连接尺寸(mm)

重量(kg)

L

D1

D2

D3

H

Do

J61Y-100、200、250、320、J61Y-P54/100V、P54/140V、P54/170V

10

120

12

25

/

37.5

185

140

2.8

15

150

17

36

/

37.5

247

200

7.5

20

135 170

22

42

/

37.5

248

200

9

25

135 170

26

42

/

37.5

248

240

9.5

32

170 180

31
