江阴邦威机械有限公司

成型工艺

开卷→整平→夹送、冲孔→定尺、切断→输送→成型→收料

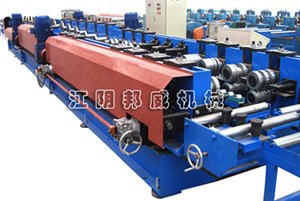

设备结构概述：

本生产线可生产电缆桥架，不同规格通过更换冲模完成，辊弯机采用组合可调式，一套轧辊完成所有规格桥架产品，规格变化可以自动调节。

设备性能

1， 可根据生产需要轧制个带钢宽度100mm≤§≤860mm多种规格的电缆桥架。

2， 在线冲孔时生产速度：2.5～5米/分钟。

3， 成型设备连续成型速度时：10～15米/分钟。

4， 板材料厚：1-2.5mm。

5， 材质要求：低炭钢、镀锌带钢卷。

6， 生产线分自动和手动两种操作方式，可实现联动和分段运转作业。

设备主要组成
全套设备由开卷机、ML-900整平机、伺服送料装置、JF21-200B冲床、冲模、输送台、成型主机、定尺切断、收料台和电器控制等部件组成。

电缆桥架设备，脚踏板设备，太阳能光伏架设备
