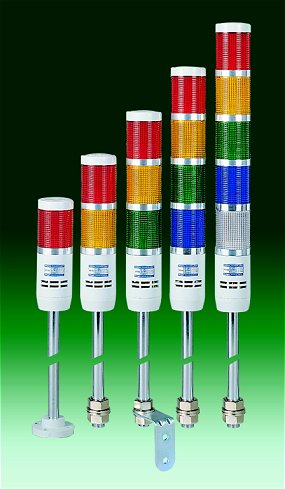

灯泡点亮/闪亮型       IP54

外径为56mm的标准型产品，可适用于多种多样的机器。
多种外部信号（1个至5个），用不同颜色表示不同的信息。
光源采用了耐震型长寿命灯泡，灯泡的寿命比原有的产品，可延长2倍以上。（本公司对比)
灯罩采用直交型棱镜结构，光的发散性好，因此信号传递效果好。
电子蜂鸣器（能发出嘟-嘟的断续音80 dB）与指示灯可同步工作，或独立工作。

标准颜色排列（从上部开始）
  1层-红色
  2层-红色, 黄色
  3层-红色, 黄色, 绿色
  4层-红色, 黄色, 绿色, 蓝色
  5层-红色, 黄色, 绿色, 蓝色, 透明

保护结构-IP42



 产品规格.

　 型号 层数 额定电压 灯泡 颜色 闪光数
ST56B:
点亮型

ST56B-BZ:
内装蜂鸣器
点亮型

ST56BF:
闪亮型

ST56BF-BZ:
内装蜂鸣器
闪亮型 1 DC12V 12V 10W 红 ST56BF:
80-100/min
DC24V 24V 10W
AC110V 110V 10W
AC220V 220V 10W
2 DC12V 12V 10W 红
黄
DC24V 24V 10W
AC110V 110V 10W
AC220V 220V 10W
3 DC12V 12V 10W 红
黄
绿
DC24V 24V 10W
AC110V 110V 10W
AC220V 220V 10W
4 DC12V 12V 10W 红
黄
绿
蓝
DC24V 24V 10W
AC110V 110V 10W
AC220V 220V 10W
5 DC12V 12V 10W 红
黄
绿
蓝
透
DC24V 24V 10W
AC110V 110V 10W
AC220V 220V 10W
灯泡 & 灯座 : GLASS T16x35 15S


信号线电流及接点容量 额定电压 信号线电流 浪涌电流 外部接点容量 蜂鸣器线电流
AC/DC 12V 0.9A 11A Over 12A Max.100mA
AC/DC 24V 0.5A 6A Over 7A
AC110V 0.1A 1.2A Over 2A
AC220V 0.05A 0.6A Over 1A
