深圳市金准机电设备有限公司

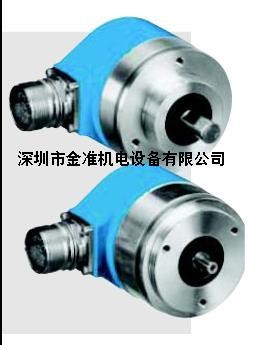

SICK编码器ATM60系列
ATM60多圈绝对型编码器，有如下特点：
结构坚固
SSI输出接口和RS422参数配置接口
电气参数与分辨率均可调
强抗冲击和抗振能力
SICK编码器ATM60系列
IP67外壳防护等级
技术数据
分辨率：每圈分辨率8,192,最大圈数8,192(SSI接口最大25位)
外形尺寸（毫米）：ATM60: ?60, ATM90: ?93
接口/ 驱动器：SSI或⒖冢ㄍ仆焓剑?Profibus, DeviceNet
电源电压（伏特）：DC 10...32
实心轴
伺服法兰：6mm 实心轴
面装法兰：10mm实心轴
最大运行速度：6.000
工作环境温度: - 20°C ... +85 °C
连接类型：径向电缆，径向圆形车削螺纹连接器系统
防护等级：IP67
盲孔型
轴直径：?6mm, 8mm, 10mm, 12mm, 15 mm, 1/4", 3/8", 1/2"
最大运行速度：3.000转/分钟
连接类型：电缆，圆形车削螺纹连接器系统
防护等级：IP67
编码器型号      订货号    脉冲数
ATM60-DAH13X13  1030019   8,192 x 8,192
ATM60-CAH13X13  1030026   8,192 x 8,192
ATM60-PAH13X13  1030015   8,192 x 8,192
ATM60-AAM12X12  1030012   4,096 x 4,096
ATM60-AAL12X12  1030011   4,096 x 4,096
ATM60-AAK12X12  1030010   4,096 x 4,096
ATM60-AAA12X12  1030009   4,096 x 4,096
ATM60-D1H13X13  1030018   8,192 x 8,192
ATM60-C1H13X13  1030025   8,192 x 8,192
ATM60-P1H13X13  1030014   8,192 x 8,192
ATM60-A1M12X12  1030008   4,096 x 4,096
ATM60-A1L12X12  1030007   4,096 x 4,096
ATM60-A1K12X12  1030006   4,096 x 4,096
ATM60-A1A12X12  1030005   4,096 x 4,096
ATM60-D4H13X13  1030017   8,192 x 8,192
ATM60-C4H13X13  1030024   8,192 x 8,192
ATM60-P4H13X13  1030013   8,192 x 8,192
ATM60-A4M12X12  1030004   4,096 x 4,096
ATM60-A4L12X12  1030003   4,096 x 4,096
ATM60-A4K12X12  1030002   4,096 x 4,096
ATM60-A4A12X12  1030001   4,096 x 4,096
施克盲孔轴套   订货号
SPZ-3E8-AD-A  2029177
SPZ-1E4-AD-A  2029175
SPZ-1E2-AD-A
