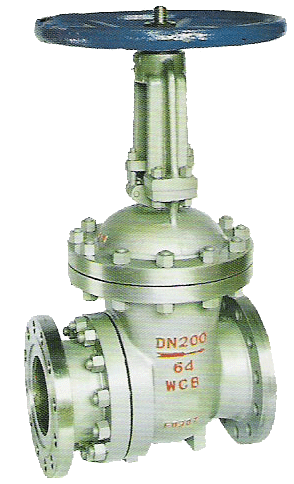

排渣闸阀PZ41H-16C



产品介绍：

 　　 排渣闸阀PZ41H-16C



排渣闸阀-主要尺寸 Main dimensions

型号
Type 公称通径
DN/mm
Nominal
diameter 主要尺寸/mm Main dimensions
L D D1 D2 b Z-?d H
PZ41H-10C
PL41H-10C
PZ41H-16C
PL41H-16C
NPZ41H-10C
NPZ41H-16C
电动排渣阀
尺寸同上，
高度重量加电动头。
Dimensions of
motor-driven
valve are the
same as the
above with
extra height 50 250 165 125 102 20 4-?18 335
80 280 200 150 133 22 8-?18 510
100 300 220 180 150 24 8-?18 685
150 350 285 240 212 28 8-?22 790
200 400 340 295 268 30 12-?22 885
250 450 405 355 320 32 12-?26 1015
300 500 460 41O 370 34 12-?26 1190
350 550 520 470 430 38 16-?26 1350
400 600 580 525 482 40 16-?30 1460
500 700 715 650 585 46 20-?33 1820
　 PZ41H-25
PZ941H-25
NPZ41H-25
NPZ941H-25
电动尺寸同上，高度、
重量外加电动装置。
Dimensions
are the same
as the above
With extra
height and
Weight of the
motor 50 250 165 125 102 20 4-?18 335
80 280 200 150 133 22 8-?18 510
100 300 235 190 158 24 8-?22 685
150 350 300 250 212 30 8-?26 190
200 400 360 31O 278 34 12-?26 885
250 450 425 370 335 36 12-?30 1015
300 500 485 430 390 40 16-?30 1190
350 550 555 490 450 44 16-?33 1350
400 600 620 550 505 48 16-?36 1460
450 650 670 600 555 50 20-?36 1620
500 700 730 660 615 52 20-?36 1820
PL41H-25
PL941H-25
电动尺寸同上，
高度、重量
外加电动装置。
Dimensions
are the Same
as the above
With extra
height and
