上海康阀阀门有限公司

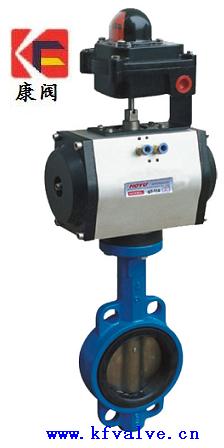

气动对夹式蝶阀D671X/J/16



气动对夹式蝶阀




　　　
阀门材料： 铸铁、碳钢、不锈钢
密封材料： 天然橡胶（NR）-20～+85℃
乙丙橡胶(EPDM)-40～+125℃
丁腈橡胶（NBR）-20～+82℃
硅橡胶（SI）-70～+150℃
氟橡胶（FPM）-23～+150℃
氟丁橡胶（CR）0～+80℃
丁基橡胶（IIR）-40～+100℃
聚四氟乙烯塑料（PTFE）+10～+150℃
 　　　
法兰连接尺寸： GB4216-84，GB9115-88
结构长度： GB2221-89；
压力试验： GB?T13927-92；
适用介质： 淡水、污水、海水、空气、蒸汽、食品、药品、各种油类、酸类、碱类、盐类等。



公称通径（DN） L D D1 Z-Φd H H0 A B
50 43 165 125 4-18 63 315 180 65
65 46 185 145 4-18 70 330 180 65
80 46 200 160 8-18 83 390 245 72
100 52 220 180 8-18 105 431 245 72
125 56 250 210 8-18 115 455 245 72
150 56 285 240 8-22 137 626 355 93
200 60 340 295 8-22 164 720 350 93
250 68 395 350 12-22 206 800 550 350
300 78 445 400 12-22 230 860 600 350
350 78 505 460 16-22 248 883 600 350
400 102 565 515 16-26 289 972 600 350
450 114 615 565 20-26 320 1043 750 380
500 127 670 620 20-26 343 1098 750 380
600 154 780 725 20-30 413 1236 750 380
700 165 895 840 24-30 478 1431 750 380
800 190 1015 950 24-33 525 1488 750 380







气动对夹式蝶阀D671X/J/16:
上海康阀阀门材质有：铸铁，铝合金，不锈钢，铸钢，碳钢，黄铜，锻钢，球墨钢，A105，304，304L，316，316L等。驱动方式可采用：手动，电动，气动，齿轮传动等装置。连接方式：法兰，焊接，丝口，对夹，卡套。标准：GB、HB、JB国标、API美标、JIS日标、DIN德标、BS英标。产品广泛应用于水处理设备、化工设备、石化设备、石油设备、造纸设备、采矿设备、电力设备配套、液化气设备、食品设备、制药设备、电子工业阀门、环保设备等领域。气动对夹式蝶阀D671X/J/16→由上海康阀阀门有限公司友情提供，本公司将为您：【替您精打细算,为您倾心服务】欢迎您的来电、来函、订购热线：021-51696931  图文传真：021-51696932   参考网址：http://www.kfvalve.cn
