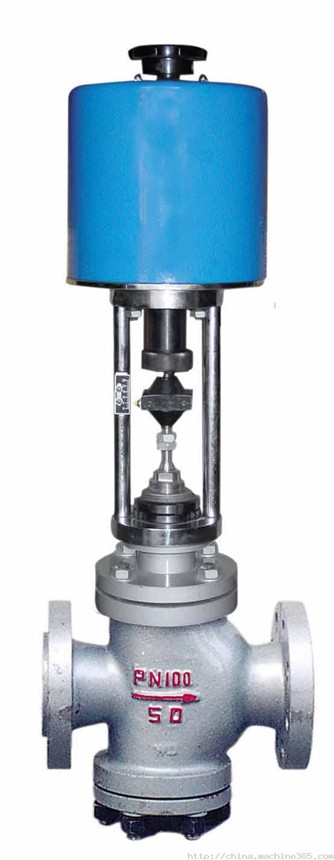

ZAZN电动双座调节阀产品概述 ：
ZAZN电动双座调节阀，接受来自调节仪表的直流电流信号，改变被调介质流量，使被控工艺参数保持在给定值。广泛应用于电力、冶金、化工、石油、轻纺、制药、造纸等工业部门的生产自动化控制。
ZAZN电动双座调节阀公称通径由20至200mm，公称压力有1.0、1.6、4.0、6.4MPa，使用温度范围由-250℃～450℃，接受信号为0～10mA.DC或4～20mA.DC。电动双座调节阀适用于压差较大场合。按阀内件密封部分材质分又有金属-金属和非金属-金属密封两种，后者阀关闭时泄漏量可达到Ⅵ级(零泄漏)标准。按填料不同可分为一般填料密封和波纹管密封两种，前者用于一般场合，而后者用于不允许外漏的特殊场合，流量特性为线性或等百分比。配用不同的执行机构可分为普通型和电子型两种。多种多样品种规格可供选择。

ZAZN电动双座调节阀产品特点 ：
·阀体按流体力学原理设计的等截面低流阻流道，额定流量系数增大30％。
·可调节范围大，固有可调比为50，流量特性有直线和等百分比。
·电动双座调节阀不平衡力小，阀稳定性好，使用压差大。
·调节切断型采用软密封结构阀芯，达Ⅵ级泄漏标准(零泄漏)。
·伺服放大器采用深度动态负反馈，可提高自动调节精度。
·电动操作器有多种形式，可适用于4～20mA.DC或0～10mA.DC。
·电子型电动调节阀可直接由电流信号控制阀门开度，无需伺服放大器。
·波纹管密封型调节阀对移动的阀杆形成完全的密封，堵绝流体外漏。

ZAZN电动双座调节阀零件资料 ：
阀体、阀盖：HT200、ZG230-450 ZG1Cr18Ni9Ti
阀芯、阀杆：1Cr18Ni9Ti、司钛莱合金堆焊增强聚四氟乙烯
填料：聚四氟乙烯、柔性石墨
衬套：2Cr13
垫片：橡胶石棉板、1Cr18Ni9Ti石棉缠绕垫片
波纹管：1Cr18Ni9Ti

ZAZN电动双座调节阀技术参数 ： 公称通径DN(mm)
 25
 32
 40
 50
 65
 80
 100
 125
 150
 200

额定流量系数Kv
 直线
 12.1
 10.4
 30.3
 48.3
 75.9
 121
 193.6
 302.5
 484
 759

等百分比
 11
 17.6
 27.5
 44
 69.3
 110
 176
 275
 440
 693

额定行程(mm)
 16
 25
 40
 60

公称压力(MPa)
 1.01.64.06.4

固有流量特性
 直线、等百分比

固有可调比
 50

允许泄漏量
 硬密封：II、IV级软密封：VI级

工作温度t(℃)
 -250～-60-20～200-40～250-40～450-60～450

信号范围(mA.DC)
 0～104～20

作用方式
 电关式电开式

使用环境温度(℃)
 电动调节阀：-20～70伺服放大器：0～50

使用环境湿度
 电动调节阀：≤95％伺服放大器：≤85％

电源电压
 220V . AC 50HZ380V . AC 50HZ
