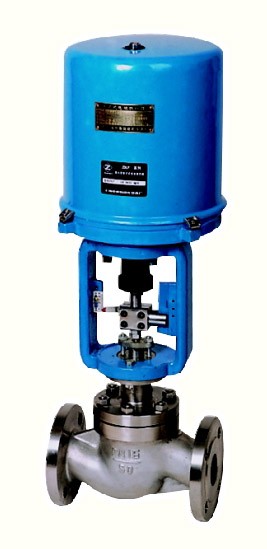

产品名称:ZDLP电子式电动直通调节阀


ZDLP电子式电动直通调节阀产品概述
ZDLP电子式电动直通调节阀广泛应用于电力、冶金、化工、石油、轻纺、制药、造纸等工业部门的生产自动化控制。
ZDLP电子式电动直通调节阀公称通径由20至200mm，公称压力有1.0、1.6、4.0、6.4MPa，使用温度范围由-40℃~450℃，接受信号为0~10mA .DC或4~20mA.DC。其中电动单座调节阀适用于压差较小，介质粘度较大或稍有颗粒杂质场合。电动套筒调节阀适用于压差较大场合。按阀内件密封部分材质分又有金属-金属和非金属-金属密封两种，后者阀关闭时泄漏量可达VI级（零泄漏）标准。按填料不同可分为一般填料密封和波纹管密封两种，前者用于一般场合，而后者用于不允许外漏的重要场合。流量特性为线性或等百分比。配用不同的执行机构可分为普通型和电子型两种。多种多样的品种规格可供选择。

ZDLP电子式电动直通调节阀产品特点
·阀体按流体力学原理设计的等截面低流阻流道，额定流量系数增大30%。
·可调节范围大，固有可调比为50，流量特性有直线和等百分比。
·电动套筒调节阀阀塞设有上、下方的均压孔，不平衡力小，阀稳定性好，套筒互换性强，使用压差大。
·调节切断型采用软密封结构阀芯，达VI级泄漏标准（零泄漏）。
·伺服放大器采用深度动态负反馈，可提高自动调节精度。
·电动操作器有多种形式，可适用于4~20mA.DC或0~10mA.DC。
·电子型电动调节阀可直接由电流信号控制阀门开度，无需伺服放大器。
·波纹管密封型调节阀对移动的阀杆形成完全的密封，堵绝流体外漏。

ZDLP电子式电动直通调节阀零件资料
阀体、阀盖：HT200、ZG230-450 ZG1Cr18Ni9Ti
阀芯：1Cr18Ni9Ti、司太莱合金堆焊 增强聚四氟乙烯
填料：聚四氟乙烯、柔性石墨
推杆、衬套：2Cr13
垫片：橡胶石棉板、10、1Cr18Ni9Ti 石棉缠绕垫片
波纹管：1Cr18Ni9Ti

ZDLP电子式电动直通调节阀技术参数 公称通径 DN （mm）（阀座直径 DN ）
 20
 25
 32
 40
 50
 65
 80
 100
 125
 150
 200

(10)
 (12)
 (15)
 (20)

额定流量系数 Kv
 直 线
 1.8
 2.8
 4.4
 6.9
 11
 17.6
 27.5
 44
 69
 110
 176
 275
 440
 690

等百分比
 1.6
 2.5
 4
 6.3
 10
 16
 25
 40
 63
 100
 160
 250
 400
 630

额定行程 (mm)
 16
 25
 40
 60

公称压力 PN(MPa)
 1.0 1.6 4.0 6.4

固有流量特性
 直线、等百分比

固有可调比
 50

允许泄漏量
 单 座
 硬密封
