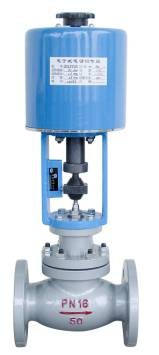

ZAZP电动单座调节阀概述

ZAZP电动单座调节阀是DKZ型电动单元组合仪表中的执行单元，它是生产过程自动调节系统中的重要环节之一。它以电源为动力接受统一的标准信号0～10mA或4～20mA.DC，将此转为与输入信号相对应的上下位移，自动地操纵阀门，改变阀门的开启程度，从而达到对工业介质流量、压力、温度和液位等参数的自动调节。因而广泛应用于化工、石油、冶金、电站和轻纺等工业生产过程的自动调节和远程控制。 本系列产品有标准型、波纹管密封型、夹套保温型等多种品种。产品公称压力等级有PN1.6、4.0、6.4MPa；公称通径范围DN20～400。


ZAZP电动单座调节阀主要零件材料 阀体、阀盖  HT200、ZG230～450、ZG1Cr18Ni9Ti
阀芯、阀座  1Cr18Ni9Ti、司钛莱合金堆焊
填 料  聚四氟乙烯、柔性石墨、不锈钢波纹管
垫 片  橡胶石棉板、1Cr18Ni9Ti、石墨缠绕垫片
阀杆、推杆  2Cr13、1Cr18Ni9Ti
衬 套  2Cr13
ZAZP电动单座调节阀主要技术参数 公称通径DN(mm) (阀座直径dn)  20  20  20  20  25  32  40  50  65  80  100  125  150  200  250  300
额定流量系数KV  直线  10  12  15  20
等百分比  1.8  2.8  4.4  6.9  11  17.6  27.5  44  69  110  176  275  440  690  1100  1760
额定行程L(mm)  1.6  2.5  4  6.3  10  16  25  40  63  100  160  250  400  630  1000  1600
公称压力PN(MPa)  1.6、4.0、6.4
固有流量特性  直线、等百分比
固有可调比R  50：1
允许泄漏量特性  单座  硬密封：Ⅳ级、软密封：Ⅵ
套筒  硬密封：Ⅳ级、软密封：Ⅵ
工作温度(℃)  -20～220、-40～250、-40～450、160～450
信号范围(mA.DC)  0～10mA 、4～20mA
电源电压  220V、50Hz
作用方式  电开式、电关式
ZAZP电动单座调节阀外形尺寸 公称通径DN(mm)  20  25  32  40  50  65  80  100  125  150  200  250  300
法兰距离(L)  PN16  185  200  205  222  250  276  298  350  410  451  600  670  735
PN40  190  205  210
