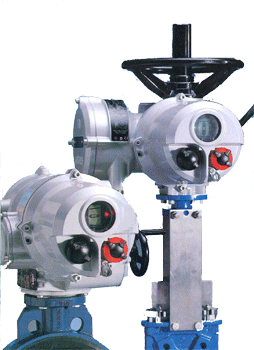

英国罗托克rotork电动执行器
最初研制IQ是为了提高阀门执行器的安全完整性状态。通过再次的设计和创新，Rotork能够提供解决办法，是工艺工程师能够根据确定的安全完整性等级评估选择执行器。鉴于IEC615081、ISA-S84.01和DIN19250等国际标准成为评估工艺系统安全完善的要求，Rotork 将乐意讨论您的要求。
与阀门配套有闸阀，球阀，蝶阀等。

1.IQ选型及技术参数表
执行器输出转速（50Hz）18 24 36 48 72 96 144 192
执行器型号
扭矩（Nm） IQ10 34
功率（KW)0.05 0.07 0.09 0.11 0.15 0.19

2.IQ12 81 68 48 41
功率（KW)0.13 0.16 0.21 0.23
3.IQ18 108
功率（KW) 0.17 0.21 0.23
4.IQ20 203 176 142 102
功率（KW)0.32 0.40 0.53 0.64 0.76 0.80 0.81
5.IQ25 400 298 244 230 149
功率（KW)0.63 0.78 0.77 1.06 1.29 1.19
6.IQ35 610 542 474 366 257
功率（KW) 0.96 1.19 1.42 1.50 2.06 2.04 2.06
7.IQ40 1020 845 680 542 406
功率（KW)1.60 1.98 2.22 2.14 2.94 3.03 3.24
8.IQ70 1490 1290 1020 745 645 542

功率（KW)2.34 2.91 3.37 3.21 4.41 4.16 5.14 5.59
9.IQ90 2030 1700 1355 1020 865 730
功率（KW)3.19 3.96 4.44 4.29 5.87 5.68 6.92 7.55

10.IQ91 1355
功率（KW)10.82 13.98
11.IQ95 3000
功率（KW)5.81
注：IQ-IB/IS结合可达43,386Nm（多转式）；IQ-IW结合可达137,000Nm（90度输出）
机械数据
12.执行器 IQ10 IQ20 IQ35 IQ40 IQ70 IQ90 IQ95 IQ12 IQ25 IQ18
法兰型号ISO5210 F10 F14 F16 F25 F30
执行器重量(Kg) 32 52 75 215 230 220 最大允许阀杆直径 A型 mm 32 38 54 64 70 73(Z型) 83(Z型)
螺纹接口 IQ10--IQ95 均为一个M40和两个M25或一个1.5"和两个1"
设计寿命 10,000次开/关
工作频率 60次/小时
工作温度 -30摄氏度-- +70摄氏度
13、IQM——频繁调节智能型电动执行器
动作频率：1200次/小时
控制方式：可控硅
防护等级：IP68（3米下水深正常工作48小时）
机械结构简单
高度集成模块化
双层密封
故障智能诊断，自动恢复功能
十余种保护
液精显示
手机远程通信
终身维护
力矩测量采用了新的压抗技术，使测出的力矩更加精确，可用于各种供电电源
大量研究证明增加译码器是最可靠的现行解决方法
机身材料采用
LM20 (ASTMA 316)
铝合金材料
流线型
执行器型号 IQM10&
