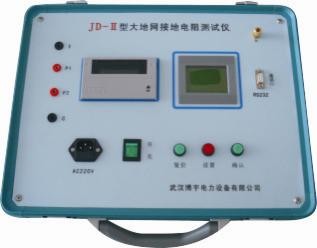

产品简介一、用途：本仪器适用于测试各类接地装置的工频接地阻抗、接触电压、跨步电压、转移电位、场区地表电位梯度等工频特性参数以及土壤电阻率。本仪器采用异频抗干扰技术，能在强干扰环境下准确测得工频50Hz下的数据。测试电流较小（最大5A），不会引起测试时接地装置的电位过高，同时它还具有极强的抗干扰能力，故可以在不停电的情况下进行测量。产品别名地网接地电阻测试仪、大地网接地电阻测试仪、大型地网接地电阻测试仪、接地电阻测试仪产品特性 二、性能特点
 1、测量的工频等效性好。测试电流波形为正弦波，频率与工频之差仅为5Hz，使用45Hz和55Hz两种频率进行测量。
2、抗地电压干扰能力强。本仪器采用异频法测量，配合现代软硬件滤波技术，使得仪器具有很高的抗干扰性能，测试数据稳定可靠。30V工频干扰电压带来的误差不大于0.002Ω。
3、精度高。可用来测量接地阻抗很小的大型地网。
4、功能强大。可测量相关标准规定的接地装置的全部特性参数。不仅可测量接地阻抗，还可测量出电阻分量和电抗分量。
5、可测量现场干扰，方便用户估计测量误差。
6、具备断线报警功能，避免了错误测量。
7、操作简单。全中文菜单式操作，直接显示出测量结果。
8、可保存50组测量数据，且自带微型打印机可现场打印测量结果。
9、布线劳动量小，无需大电流线。
10、本仪器体积小、重量轻，方便携带。
产品参数三、技术指标

1、阻抗测量范围：0～200Ω

2、分辨率：0.001Ω

3、测量误差：±（读数×1％+0.002Ω）

4、抗地电压干扰能力：30V工频干扰电压带来的误差不大于0.002Ω（测试电流不小于3A时）

5、测试电流波形：正弦波

6、测试电流频率：45Hz、55Hz双频

7、最大输出电流：5A

8、最大输出电压：150V

9、测量线要求：电流线铜芯截面积≥1.5mm2

电压线铜芯截面积≥0.2mm2

10、供电电源：AC220V±10％，50Hz

11、使用环境：温度：-10℃～40℃；相对湿度：<90%

12、外形尺寸：440×350×310

13、仪器重量：10.5kg
