红外12键面板调光器是一款专用于LED照明的智能调光控制器，采用目前最先进的PWM（脉宽调制）数字化亮度调节技术，可以手动旋钮无级调节亮度，也可以用IR无线遥控来远距调光;适用于商业或家庭标准86型开关插座低盒的安装，可明装或者暗装;安装LED调光开关可满足商业或家庭照明不同时段不同环境的光线需要，延长LED寿命，节能省电;大功率和小功率的LED照明灯都可以调光。用于控制各种以led为光源的灯具，例如：点光源，软光条，洗墙灯，玻璃幕墙灯等；具有价格低廉，接线方便，使用简单等优点；通过红外遥控器和调光器上的旋钮进行亮度调节；灰度等级255级；带自定义功能、延时关机功能和固定灰度输出功能。

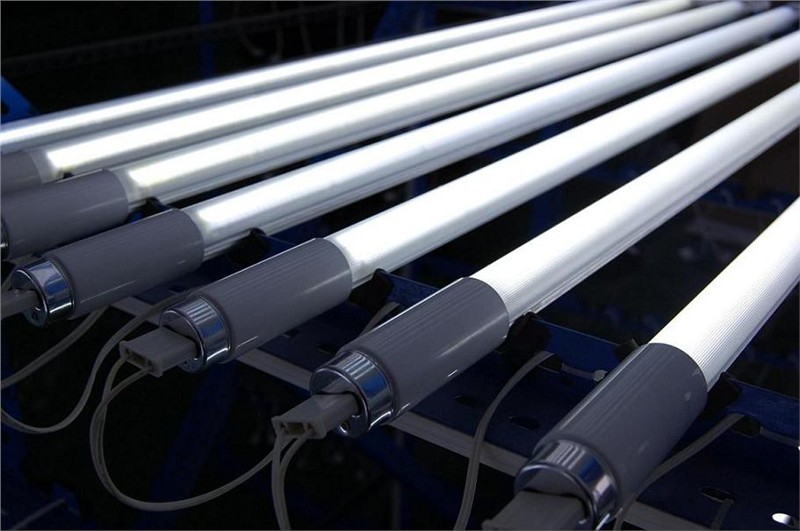

灯管技术参数：

产品型号 SM-FSL-18W 替换传统的日光灯功率 50W
LED规格 平面光源 发光角度 大于140度
光源功率 17W 尺寸 1200mm*Φ27mm
功率因数 >0.90 管材类型 优质PC，进口贴膜，优质铝材
电源效率 220v @88% 颜色 正白【可选】
传导EMI EN55022B 工作温度 -40～＋40℃
输入电压 160-295Vac  0~10Vac(调光) 存储温度 -40～＋80℃
工作频率 50-60HZ 外壳防护等级 IP65
总光通量 1450-1600LM 2000小时光衰 <3%
散热面积 >60 cm2/W 芯片工作电流  ≤20mA
显色指数(CRI) 正白下, Ra≥ 80; 暖白下, Ra≥ 85 3/5次谐波 <30%  <20%
色温 6000K-6500K【可选】 电流精度 ±3％
短路保护 确认 输出电流   230mA±3％
断路保护 确认 质保期 2年


控制器技术参数：

产品型号 SM-FSL-18W-MDimmer-IR12B 控制器尺寸 L87×W87×H53mm
光源功率 17W 遥控器尺寸 L86×W33×H7mm
功率因数 >0.90 静态功耗 <1W
电源效率 220v @88% 工作温度  -20～＋60℃
输入电压 DC5V, DC12V ~24V可选 总光通量 1450-1600LM
输出电流 <8A 输出功率 5V:<40W, 12V:<96W,  24V:<192W
短路保护 确认 净重 145 g
断路保护 确认 质保期 2年
