地质罗盘 DQY-1,DQL-8, DQL-2A 另有多种地质工具

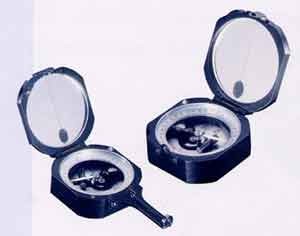

地质罗盘DQY-1
该产品主要应用与测走向、倾向、倾角、定方位、测直角、定水平、测垂直角、测里程。
适用于地质勘测、煤矿及有色金属矿井的开采、军事院校等。
DQY-1型地质罗盘仪
长水准器角值: 15'±5'/2mm
圆水准器角值: 30'±5'/2mm
测角器读数差: ≤0.5°
度盘格值: 1°
重量: 0.27kg
尺寸: 80×70×35(mm)
公司优惠供应各种地质工具,地质锤,地质罗盘,地质放大镜,野外记录本,GPS卫星定位仪,对讲机,测绳,皮卷尺,钢卷尺,望远镜测距仪,望远镜,海拔表等,以上产品多种型号、规格可供选择!价格优惠,欢迎联系!
联系电话:15021115795 QQ:356279067 582959594
DQL-8型地质罗盘仪
该系列产品主要应用与测走向、倾向、倾角、定方位、测直角、定水平、测垂直角、测里程。适用于地质勘测、煤矿及有色金属矿井的开采、军事院校等。长水准器角值: 15′±3′/2mm 圆水准器角值: 30′±5′/2mm 测角器读数差: ≤0.5° 度盘格值: 1° 重量: 0.27kg 尺寸: 80×70×35(mm) DQL-8型地质罗盘仪主要用途可供: 1 测产状:包括走向、倾向、倾角; 2 地形草测:包括定方位(即交会定点),测坡角,定水平; 3 测垂直角主要性能 1 磁针阻尼时间(磁针偏转90°至停留在原位置上的时间)小于15秒。 2 读数误差: a 磁针转动前后所指示之度数误差不大于0.5°; b 磁针在0-180°、90-270°处由于偏心所引起误差不大于0.5°; c 测角器的读数误差不大于0.5°。 3 水准器灵敏度: a 长水准器20′±5′/2mm b 圆水准器30′±5′/2mm 4 仪器外观尺寸(长×宽×高)为80×70×35(mm)。 5 仪器重量为0.24kg。
另外我们公司常年供应 地质锤,地质包,放大镜,罗盘,GPS,样本袋,野外记录薄等地质用品,欢迎各界朋友光临指导!
联系电话:15021115795 QQ:356279067 582959594
DQL-2A型袖珍经纬仪
产品说明:
型号:DQL-2A型袖珍经纬仪
参数:圆水准器角值: 30′±5′/2mm
测角器读数误差: ≤0.5°
度盘格值: 1°
重量: 0.26kg
尺寸: 77.5×66×20(mm)
详细介绍
一、用途
DQL-2A袖珍经纬仪主要用于:
1 测产状:包括走向、倾向、倾角;
2 地形草测:包括定方位(即交会定点),测坡角,定水平;
3 测垂直角;
4 作地形图。
二、主要性能
1 磁针阻尼时间 30-60秒。
2 读数误差:1°
3 圆水准器30′±5′/2mm(20℃)
4 仪器外观尺寸(长×宽×高) 77.5×66×20(mm)。
5 仪器净重 <0.2kg。
三、结构原理
本仪器是结构紧凑、体积小、重量轻、携带方便、操作简单并具有精度可靠,性能稳定等特点。
该仪器是利用磁针通过刻度盘读数来确定目标方位的。同时,采用了重垂式测角器配合方向盘上倾角的读数,可以确定目标的各种坡角。
仪器上盖(1)和壳体(10)通过转轴(3)构成了仪器的主体。在上盖上装有反光镜(2),可使目标映入镜中,在壳体内装有磁针(13)和刻度盘(5)可直接读出目标的方位值。同时装有方向盘(12)、测角器(11)、园水准器(6),按动壳体背面的制动钮,通过测角可以在方向盘的倾角刻度上读出目标的各种角度。园水准器可以指示仪器的水平位置。壳体的上面的还装有磁针开关(4)和照准尖(9),壳体的正面备有齿轮轴(8)供磁偏角调整之用。壳体侧面刻有60mm刻度尺供绘图用。
四、使用方法
(一)测产状(包括走向、倾向、倾角)
1 测走向:
走向即岩脉在水平上投影的方向。测走向时,将仪器上盖(1)打开到极限位置,启动开关(4)放开磁针,调好本地区的磁偏角,将仪器两个长边靠在岩层的特征面(具有代表性的面),保持圆水泡居中后,磁针北极所指示的度数即为岩层的走向。
2 测倾向:
倾向即垂直于走向所批示的面的方向。测倾向时,用仪器的短边或上盖背面贴紧岩
