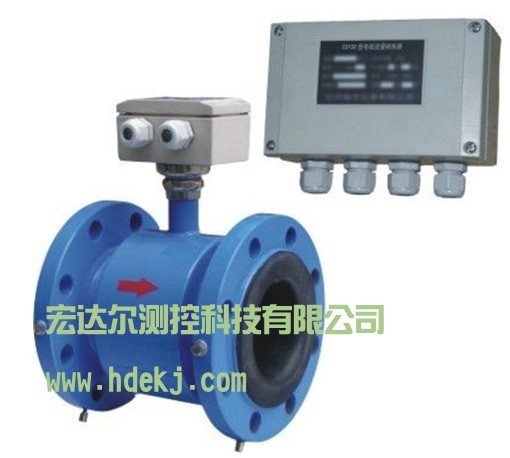

HDLD系列分体型电磁流量计
一、 概述
由于电磁流量计有其独特的优点，因此被广泛应用于化工化纤、食品、造纸、制糖、矿冶，给排水、环保，铁、石油、制药等工业领域中，用来测量各种酸、碱、盐溶液、泥浆、矿浆、纸浆，煤水浆、玉米浆、纤维浆、污水、冷却原水、给排水、盐水、双氧水、啤酒、麦汁、各种饮料、黑液等导电流体介质的体积流量。
二、测量原理
电磁流量传感器是基于法拉第电磁感应定律而制成的，只是其中切割磁力线的导体不是一般的金属，而是具有一定电导宰的液态流体或液固两相流体。被测量的导电介质在磁场中作切割磁力线运动时。导电介质中会产生感应电动势，感应电动势由一对电极检测．该电压信号V，可用下式表示： V=KBDV K：仪表系数B：磁感应强度（T） D：测量管内径 v：测量曹截面内的平均流速信号v，经转换仪处理后，辅出与流量成线性关系的频宰信号。
三、技术参数
口径                 DN6-2200
电极材料             Mo2Ti、HC、HB、Pt、Ta、Ti
衬里材料             聚四氯乙烯（F4）、氯丁橡胶、聚氨酯、全氯乙丙烯（F46）
                         聚全氟化烷氧基（PFA）
电极形式             标准型、刮刀式(DN≥50)
测量介质             导电液体
介质导电率           ＞5μs/cm（水＞20μs/cm）
精度等级             ±0.5%RS
重复性               ±0.1%
流速范围             0-10m/s
介质最高温度       分体型≤180℃（橡胶≤65℃）
环境温度             -40℃-65℃
工作压力             1.0Mpa-4.0Mpa，超压特殊供货
防护等级             IP65、IP67、IP68（可选）
防爆等级             无
输出信号             4-20mA电流输出，0-1kHz频率输出、单位体积脉冲输出
电源                 220VAC、24VAC
断电计时             无
空管置零             无
配套转换器         CBM-8308H型
连接法兰        &nbs
