下面就让我来带领大家了解这款产品：

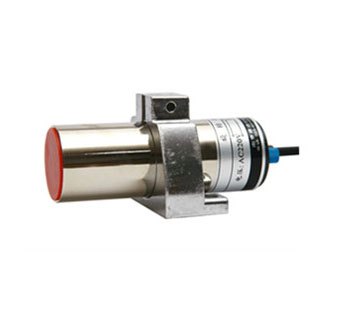

RD－II型旋转探测仪(俗称低速开关、速度开关、亦称转动传感器、打滑保护装置)专利号：ZL97207248.9。该产品对电机及机械传动装置常出现的堵转、卡转、超载、慢转，皮带打滑、传动链(带)脱落、传动轴断裂等电气及


工艺出现的故障均能有效及时的处理。可起到保障生产，维护设备的作用。
用途
        广泛应用于钢铁、电力、化工、水泥、煤炭、冶金、建材、矿山、港口码头、粮食仓库等各类使用输送设备的行业。
工作原理
        RD－II型旋转探测仪安装在被传动轴旁，被传动轴装有检测片(参见图一)。当电动机运转时，通过传动装置驱使被传动轴转动，被传动轴上的检测片也随之转动。旋转探测仪接收到检测片的均匀间隔脉冲信号，此时


旋转探测仪为闭合状态，通过串接中间继电器的自保触头使交流接触器吸合(参见图三)交流接触器主触头闭合使电机转动。当设备发生卡转，堵转、皮带打滑、传动带脱落故障时，被传动轴将慢转或停转，此时检测片也随之


慢转或停转，RD－II型旋转探测仪将接收不到检测片的均匀间隔脉冲信号。在工艺指定时间内（5秒）未接收到转动信号，旋转探测仪将由闭合状态转为断开，中间继电器也断开，交流接触器断开及时停机，可靠的保护设备(


此产品接收检测片转动信号与电机大小无关)。


特点
·结构简单实用、性能稳定可靠
·防尘、防震、防潮
·体积小、重量轻、寿命长
·输出信号既可与现场设备联锁使用，也可送达微机控制系统
·性价比高，安装方便，免维护
·特别适用于生产环境恶劣的场所
技术参数
工作电源：220VAC±15％
负载电流：≤5A
绝缘电阻：＞500MΩ
输出信号：开关量信号
环境温度：-20℃~+60℃
环境湿度：≤90%
外型尺寸：Φ38×115mm
重     量：0.5Kg
防护等级：IP66
检测速度范围：1~200转/分
跳脱时间：5秒
响应时间：< 2mS
检测间距H2：≤8mm
最小安全工作距离H1：≥20mm
安装说明
        所有的传动装置、如螺旋输送机、提升机、皮带输送机，拉链机、破碎机等都应在其被传动处(机器尾端)进行安装，见图一。
        注意：图一中旋转探测仪的安装位置视具体情况而定，不必拘泥于此图，在不影响正常工作的前提下只要满足“单位时间内给探头间隔均匀的脉冲信号”这个条件即可。
  机械安装工序：
  拆下端盖，在端盖中心钻≥Φ12孔，在端盖下部钻Φ5.l孔、攻丝M6(与旋转探测仪支架两孔相配套加工)后用螺丝固定端盖与支架
  在轴头上钻Φ5.1孔，攻丝M6、深10-15mm
  旋紧双头螺杆
  装端盖
  装检测片，H1≥20mm并用螺母固定
  安装旋转探测仪、调整H2=4mm


以上是这款产品的详细介绍，如果您还有任何问题，欢迎来电咨询或来我公司实地考察。
