G9EB-1

G9EB-1

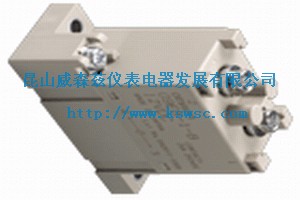

DC功率继电器（25A 型）

  能切断高电压、高电流DC负载的DC功率继电器
  采用独特的充气构造，完全密封，使用金属—树脂合封装方式实现了无陶瓷结构。同旧型号相比，这种结构减少了对特殊处理的需要，也减少了所需材料，造就了一款成本低廉而又小巧轻便的继电器。
同类产品中最小、最轻，仅25 × 60 × 58 mm，约135 g。与同类产品（400 VDC，25 A）相比，体积约为一半，重量约为三分之一。
接点切换部件和用来消除电弧的永磁的独特设计，免去了主电路（接点端子）中对极性的要求。这种设计使配线和安装更为简便，有助于提供针对配线错误的防故障措施。




种类

种类 端子形状 极数
接点结构 额定线圈电压 型号
线圈端子 接点端子
切换/导电型 螺丝端子*2 螺丝端子*1 1a DC12V
DC24V
DC48V
DC60V
DC100V
  G9EB-1-B

注：1.为接点端子连接提供了两个M4螺丝。
注：2.为线圈端子连接提供了两个M4螺丝。



额定值

操作线圈
  项目
额定电压（V）
 额定电流
（mA） 线圈电阻
（Ω） 动作电压
（V） 复位电压
（V） 最大容许电压
（V） 消耗功率
（W）
DC 12 166.7 72 额定电压的75％以下  额定电压的10％以上  额定电压的130％（23℃10分钟内） 约2
24 83.3 288
48 41.7 1152
60 33.3 1800
100 20 5000
注1. 额定电流和线圈电阻的值为线圈温度在23℃时的数字，并有±10%的公差。
注2. 动作特性为线圈温度在23℃时的数字。
注3. 最大电压值为可以施加给继电器线圈的最大电压。
接点
项目 阻性负载
G9EB-1-B
额定负载 DC250 25 A
额定承载电流 25 A
接点电压的最大值（开关） 250V
接点电流的最大值（开关） 25 A



性能

项目 G9EB-1-B
接触电阻*1 30 mΩ以下
接触压降 0.1 V以下（承载电流25A时）
动作时间 30ms以下
复位时间 15ms以下
绝缘强度*2 线圈和接点之间 1,000MΩ以上
同极接点之间 1,000MΩ以上
耐压 线圈和接点之间 AC2,500V，1min
同极接点之间 AC2,500V，1min
耐冲击电压*3 4,500V
振动 耐久 10～55～10Hz 0.75mm单振幅（加速度 ： 2.94～88.9m/s2）
误操作 10～55～10Hz 0.75mm单振幅（加速度 ： 2.94～88.9m/s2）
冲击 耐久 490m/s2
误操作 100m/s2
机械寿命*4 10万次以上
电气寿命（阻性负载）*5*6 DC250 V，25 A，30,000次以上
短承载电流 50 A (5 min), 40 A (10 min)
最大切断电流*6 DC250 V 100 A（5次）
过载切断*6 DC250 V 50 A（50次以上）
