G9EC-1

G9EC-1

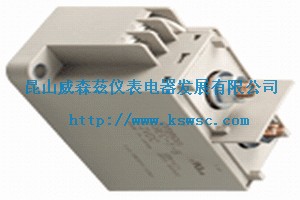

DC功率继电器 (200A型)

  能切断高电压、高电流负载的DC功率继电器
  一款小巧的继电器(98×44×86.7 mm (L×W×H))，可以切换400 V 200 A的DC负载（400 VDC以下可切断1,000 A）

开关部分和驱动部分是充气的，而且是密封的，使这些小型继电器可以中断高容量负载。密封构造不需要电弧空间，节省了空间并有助于确保安全应用。

体积小、设计佳，使其在安装方向上没有限制。

端子盖有售，用于工业应用。

符合UL/CSA标准UL508。




种类

种类 端子形状 极数
接点结构 额定线圈电压 型号
线圈端子 接点端子
切换/导电型 螺丝端子 螺丝端子*1 1a DC12V
DC24V
DC48V
DC60V
DC100V
  G9EC-1-B
螺丝端子*2 G9EC-1
导线


注：1.提供了两个M8螺帽，用于连接接点端子。
注：2.提供了两个M3.5螺丝，用于连接线圈端子。



额定值

操作线圈
额定电压（V） 项目 额定电流
(mA) 线圈电阻
(Ω) 操作电压
(V) 释放电压
(V) 最大电压
(V) 消耗功率
(V)
DC 12 938 12.8 额定电压的75％以下  额定电压的8％以上  额定电压的110％
（23℃10分钟
以内） 约11
24 469 51.2
48 234 204.8
60 188 320.0
100 113 888.9

注1. 额定电流和线圈电阻的值为线圈温度在23℃时的值，并有±10%的公差。
注2. 动作特性为线圈温度在23℃时的值。
注3. 最大电压值为可施加给继电器线圈的最大电压。
接点

项目 阻性负载
G9EC-1(-B)
额定负载 400 VDC下200 A
额定携带电流 200 A
最大切换电压 400V
最大切换电流 200 A



性能

项目 G9EC-1(-B)
接触电阻（见注2） 30 mΩ以下（典型为0.2mΩ）
接触压降 0.1 V以下（携带电流200A时）
操作时间 50ms以下
释放时间 30ms以下
绝缘强度 线圈和接点之间 1,000MΩ以上
同极性接点之间 1,000MΩ以上
绝缘强度 线圈和接点之间 AC2,500V 1min
同极性接点之间 AC2,500V 1min
脉冲抵抗电压（见注4） 4,500V
抗振性 毁坏 10～55～10Hz 单振幅0.75mm（加速度 ： 2.94～88.9m/s2）
故障 10～55～10Hz 单振幅0.75mm（加速度 ： 2.94～88.9m/s2）
抗冲击性 毁坏 490m/s2
故障 196m/s2
机械寿命（见注5） 20万次以上
电气寿命（见注6） 400 VDC时为1,000 A（10倍）
短期携带电流 300 A (15 min)
最大中断电流 400V时为1,000 A(10
