500T/1水泥管顶管机主要结构及说明:
500T/1大型液压顶管机专为大型顶管工程设计,一般应用于水泥管过路,房屋楼房的平移,2000----3000mm污水管道的施工及公路河流的穿越等工程.

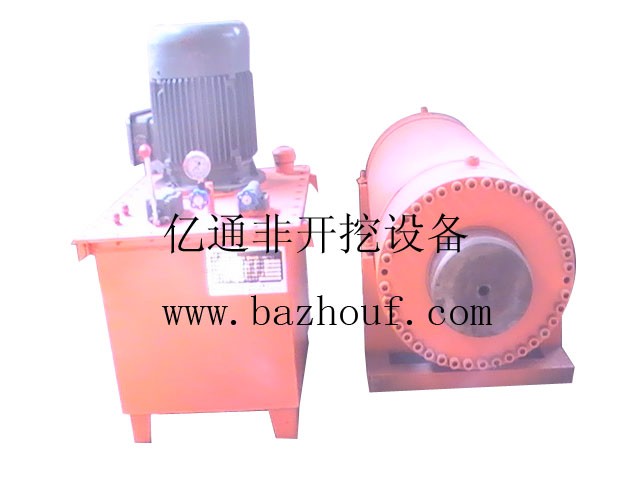

一. 主机部分:采用500吨大口径液压油缸一只, 外形直径尺寸530mm,总长度1520mm,活塞直径450mm,重量达到1.5吨.
二. 电动机泵站一套；采用15千瓦三相异步电机,转速1470转/分钟,380伏29.9安, 压力表、手动换向阀、溢流阀、连接油管、25CMY14型柱塞泵,压力最大可达到35Mpa。
三. 顶块一件.(竖顶)在油缸与水泥管之间使用.
四. 挡块一件.(横顶)挡在水泥管前端,防止水泥管之间接触顶块造成损坏.
五. 道轨一件.便于水泥管的推进,增加设备的稳定性,减少与地面的摩擦力.
六. 出土车一辆.管内出土用.
七. 水泥管顶管机主机外形尺寸(mm) 1520X530X530
八. 泵站外型尺寸（mm）700X900X1250
九. 主机质量(kg) 1500
十. 泵站质量(kg) 350
十一. 顶进力(kn) 400-600
十二. 水泥管顶管机最大工作压力(mpa) 40
十三. 单次顶进行程(m) 1.1/1.0
十四. 单次铺设长度(m) 50-70

水泥管顶管机-施工方法:
1.按机型的尺寸首先挖好作业坑，坐牢后支撑，作业坑如遇软土或流沙层均需在周围打好支撑，以保机器及人员安全。
2.挖好作业坑后首先将轨道放入作业坑内，沿施工路线找正方向，调好水平。
3.将顶管机平稳吊入作业坑，放在轨道上。
4.根据管径需要沿轨道方向向前掏土出土，长度2.5m、2.8m已解决前方出土.掏土长度可根据地形与土质情况自行决定掌握.
5.将水泥管平稳吊入作业坑内。
6. 将挡块横放在水泥管后端横顶位置处。
7.土质完好的地方,一般水泥管可分两次顶进,配合顶块(竖顶)每次一米两次完成.
8.启动高压泵站，待油缸与挡块顶上力时，检查后支撑是否牢固，确定后支撑牢固后，即可将水泥管向前顶进。如有淤土，清除后再向前顶进、以此类推直至竣工
。
