一、概述

         AKT-UX旋进旋涡流量计采用先进的微处理技术，具有功能强、流量范围宽、操作维修简单，安装使用方便简单等优点，主要技术指标达到国外同类产品的先进水平。旋进旋涡流量计广泛应用于石油、化工、电力、冶金、煤炭等行业各种气体、液体流量的计量。



二、主要应用

       旋进旋涡流量计是目前油田和城市天然气输配计量和贸易计量的首选产品。



 三、工作原理

       旋进旋涡流量计传感器的流通剖面类似文丘里管的型线。在入口侧安放一组螺旋型导流叶片，当流体进入流量传感器时，导流叶片迫使流体产生剧烈的旋涡流。当流体进入扩散段时，旋涡流受到回流的作用，开始作二次旋转，形成陀螺式的涡流进动现象。该进动频率与流量大小成正比，不受流体物理性质和密度的影响，检测元件测得流体二次旋转进动频率就能在较宽的流量范围内获得良好的线性度。信号经前置放大器放大、滤波、整形转换为与流速成正比的脉冲信号，然后再与温度、压力等检测信号一起被送往微处理器进行积算处理，最后在液晶显示屏上显示出测量结果（瞬时流量、累积流量及温度、压力数据）。





 四、结构

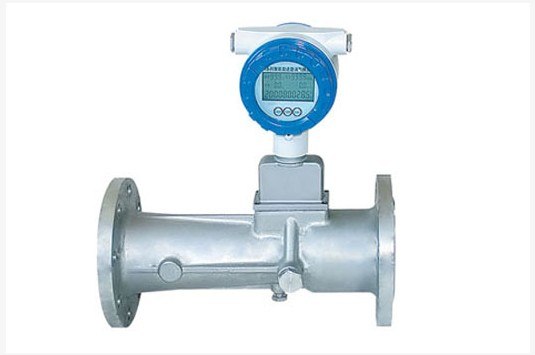

    旋进旋涡流量计结构紧凑，主要由壳体、旋涡发生体、传感器（温度、压力、流量）、整流器、支架和转换器构成。

五、使用条件：

环境温度：-30~+55℃      相对温度：5%~95%

介质温度：-30~+80℃      大气压力：86kPa~106kPa

六、主要特点:

1．旋进旋涡流量计采用内置式压力、温度、流量传感器，安全性能高,结构紧凑，外形美观。

2．就地显示温度、压力、瞬时流量和累积流量。

3．采用新型信号处理放大器和独特的滤波技术，有效地剔除了压力波动和管道振动所产生的干扰信号，大大提高了流量计的抗干扰能力，使小流量具有出色的稳定性。

4．旋进旋涡流量计特有时间显示及实时数据存储之功能，无论什么情况，都能保证内部数据不会丢失,可永久性保存。

5．整机功耗极低,能凭内电池长期供电运行,是理想的无需外电源就地显示仪表。

6．旋进旋涡流量计防盗功能可靠，具有密码保护,防止参数改动。

7．表头可180度随意旋转，安装方便。

七、主要技术参数

 1.流量计规格、基本参数和性能指标（见表1）

       表1

型号规格 公称通经DN
（mm） 流量范围
（m3/h） 仪表系数
（m3）-1 压力等级
（Mpa） 准确度
（级） 备注
AKT-UX-25 25 2.5～30 240000 1.6;2.5;4.0 1.5                          PN≤1.6Mpa为铝合金外壳;PN≤4.0Mpa为铸钢或不锈钢外壳；PN＞4.0Mpa为特殊规格；请在订货时注明
AKT-UX-32 32 4.5～60 90000
AKT-UX-50 50 10～150 24000
AKT-UX-80 80 28～400 4800
AKT-UX-100 100 50～800 2800
AKT-UX-150 150 150～2250 680
AKT-UX-200 200 360～3600 210


表中所列的流量范围为产品出厂时检定的流量范围（常温、常压下介质为空气，p =1.205kg/m3）;

2）随着压力的增大，流量范围也随之扩大。
2、标准状态条件：P=101.325kPa,T=293.15K
3、使用条件：
 环境温度：-20～+60℃
 介质温度：-20～+80℃
 相对湿度：5%～95%
 大气压力：86KPa～106Kpa
