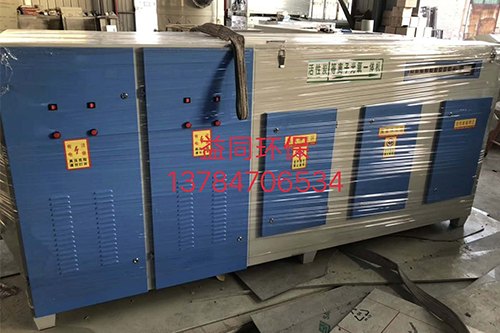

根据本实用新型的一种实施方式的光氧除味设备的结构示意，该提供了光氧除味设备，包括外壳控制舱处理舱和电源内设有镇流器处理舱相对两侧分别设有进气口和出气口，处理舱内设有多个高臭氧紫外线灯管控制舱和处理舱设于外壳内，电源、镇流器和高臭氧紫外线灯管电连为整体。由此，工业生产产生的恶臭废气通过进气口进入处理舱，在处理舱内设置的高臭氧紫外线灯管的作用下光解氧化，分解为无害无异味的水和二氧化碳，经出气口排出。通过设置高臭氧紫外线灯管，使处理舱内产生紫外线，通过紫外线的作用分解、氧化废气中的有害物质。 光氧除味设备可采用、防辐射材料制作。控制舱和处理舱之间设有挡板，处理舱底部设有底板挡板上设有通孔，底板设有与通孔对应的凹槽，高臭氧紫外线灯管7穿过通孔插放在凹槽内。由此，挡板的设置可使得处理舱和控制舱隔开。 光氧除味设备的相对外侧壁的上部均设有散热风扇由此，可通过散热风扇控制舱内的热量向室外散发。散热风扇的下方还设有排气口由此，排气口的设置可使得控制舱的热量的散发效果好。 光氧除味设备的外侧壁上还设有运行指示灯电源开和至少一个按钮开关。由此，运行指示灯可显示该光氧除味设备的运行状态，电源开关和按钮开关可以达到控制该光氧催化废气净化器运行的目的。本实施方式中内包含三组镇流器处理舱内包含三组高臭氧紫外线灯管，控制舱的外侧壁上设有三个按钮开关，每一组镇流器每一组高臭氧紫外线灯管和每一个按钮开关分别电连并形成三组并联电路，三组并联电路并联在电源、电源开关和运行指示灯电连成的电路的两端。
