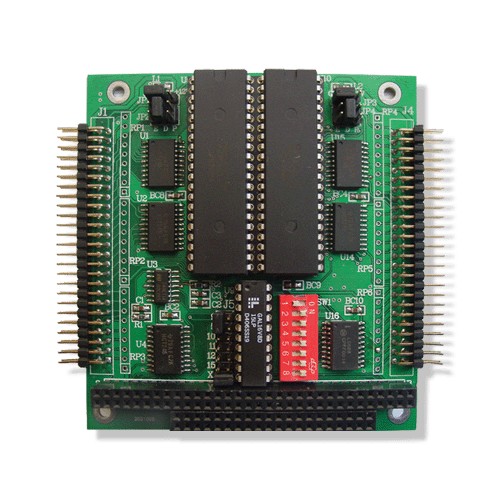

   PCM－5132是一种主要针对工业环境中使用的嵌入式PC应用模块，含有48路数字信号输入输出。
48路兼容TTL/DTL/CMOS的数字信号线分布在两个独立的组内。每一组都支持8255 PPI（可编程外围接口）芯片的模式0，并且有较强的驱动能力。每一块8255芯片由A口、B口、C口，三个8位数据口组成。这些口都可以通过程序设置为输入或输出。其中C口又被分为高四位和低四位，它们又可以被独立地设置为输入或输出口。

   PCM－5132的一大特点是：中断触发。当每一组C口的第3位或第7状态发生改变时，就会产生一个中断。这一特点可以让计算机在不需在进行数字信号的输入输出时，去处理其他的事情。

应用：

●通过I/O模块接收和控制高电平的信号

●接收低电平信号（TTL）或开关信号

●驱动指示灯或控制记录设备

●与计算机间并行传输数

1.2规格
输入和输出：
输入/输出线                     48

操作模式                        8255模式0

输入/输出方式                   成对

中断选择跳线选择                9（2），5，10，11，12，15

噪声容限                        滞后

VT+- VT-＝0.4typ

输入/输出电平                    TTL/DTL兼容

附加的上拉电阻                   CMOS/直接连接



电气特性：
VIH                              2V min

VIL                             0.8V max

IIH                               V1＝2.7V时最大20uA

IIL                              VIL＝0.4V时最大-0.2mA

VOH                   &nbs
