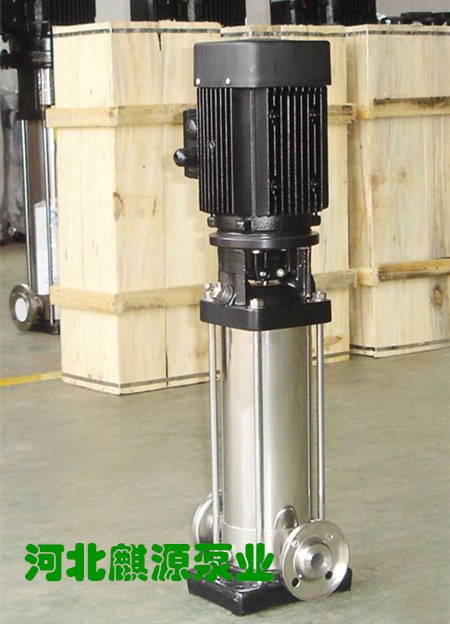

一、产品简介： GDL系列立式多级管道泵是本单位在国内外优秀泵型之基础上结合用户的使用要求及消防有关标准，并根据JB/Q6435.92标准设计制造的新一代产品。 该泵采用立式节段式外加不锈钢壳体结构，使得泵的进出口位于同一水平线上且口径相同，能像阀门一样安装于管路之中，它同时集中了多级泵之高压、立式泵之占地面积小及管道泵之安装方便的优点，同时由于采用了优秀的水力模型，所以还具有高效节能、运行平稳等优点，且轴封采用耐磨机械密封，无泄漏使用寿命长。 二、型号意义： 例：50 GDL 12 - 15×5 50 – 泵进出口直径 (mm) GDL – 立式多级管道离心泵 12 – 泵设计流量 (m3/h) 15 – 泵设计点单级扬程 (m) 5 – 级数 三、使用条件： 1、用于输送清水或物理化学性质类似于清水的液体； 2、输送液体中应无固体颗粒，无纤维，无强腐蚀性，无爆炸危险； 3、最高液体温度不超过120℃； 4、最高工作压力不超过2.5MPa 5、电源为了3相380V、50HZ。电压波动在±5%以内 6、周围环境温度应低于40℃，相对湿度低于95%。 四、技术参数： 流量：2-160m3/h； 扬程：24-200m； 功率：1.1-90kw； 转速：2900r/min； 口径：φ25-φ150； 温度范围：-15-+120℃； 工作压力：≤2.5Mpa。 五、产品特点： 1、GDL系列立式多级管道泵为立式结构，具有占地面积小的特点，泵重心重合于泵脚中心，因而运行平稳、振动小、寿命长。 2、GDL系列立式多级管道泵口径相同且在同一水平中心线上，无需改变管路结构，可直接安装在管道的任何部们，安装极为方便。 3、电机外加防雨罩可直接置于室外使用，而无需建造泵房，大大节约基建投资。 4、GDL系列立式多级管道泵扬程可通过改变泵级数（叶轮数量）来满足不同要求，故适用范围广。 5、轴封采用硬质合金机械密封，密封可靠，无泄漏，机械损失小。 6、高效节能，外形美观。 7、注50口径以上内件铸件成形。 六、产品用途： GDL系列立式多级管道泵主要适用于高压运行系统中冷热清水的循环和增压，高层建筑多台泵并联供水，消防、锅炉给水和冷却水系统及各种冲洗液的输送等。
