一、主要用途:

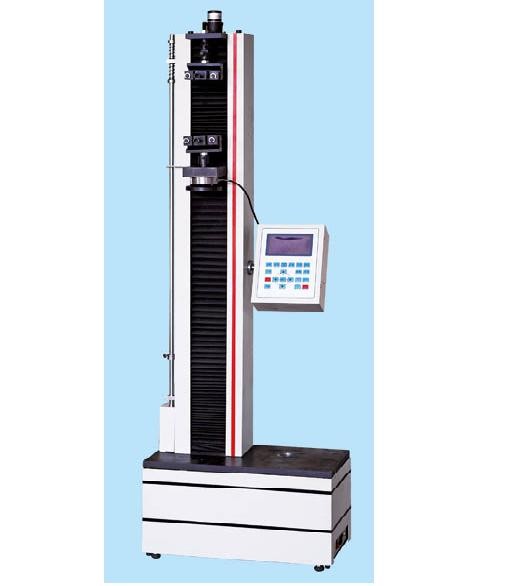

该系列拉力试验机适用于橡胶、塑料、纺织物、防水材料、电线电缆、网绳、金属丝、金属棒、属板等材料的拉伸试验,增加附具可做压缩、弯曲试验。具有试验力数字显示,试验速度连续可调,试样拉断自动停机,峰值保持等功能。
功能与特点:
1、采用高精度、全数字调速系统及精密减速机,驱动精密丝杠副进行试验,实现试验速度的大范围调节,试验过程噪音低、运行平稳。
2、万向节采用十字插销结构,而且具有摆角限制功能,一方面便于试样夹持,保证试验同心度,另一方面很好的消除了不规则试样对传感器的影响。
3、触摸键操作方式,液晶显示器实时显示。显示界面可显示试验方法选择界面、试验参数选择界面、试验操作及结果显示界面和曲线显示界面,方便快捷。
4、可实现试样装夹时横梁快慢升降调整,具有过流、过压、过载等保护装置。。
5、选配微机接口,可外接微机实现试验过程的控制及数据的存储、打印。
二、主要技术指标:
1、 最大试验力:5000N ;
2、 量 程:0N-5000N;
3、 试验力准确度;优于±1%
4、 位移分辨率:0.01mm;
5、 位移测量准确度:优于±1%;
6、 拉伸行程:600mm或1000mm(可选)
7、 压缩行程:600mm或1000mm(可选)
8、 试验行程:600mm或1000mm(可选)
9、 位移速度控制范围: 1mm/min~500mm/min(普通配置)
10、位移速度控制精度:优于±1%;
11、试验机级别:优于1级
12、变形示值误差:≤±(50+0.15L)
13、试验机尺寸:660*420*1350或1750 mm
14、外观:符合GB/T2611要求
15、成套性:符合标准要求
16、保护功能:试验机有过载保护功能
17、供电电源:220V,50Hz
18、重量:300KG
电子万能试验机
由于常规电子万能采用速度控制,因而对系统刚度的要求不高,这样就为小吨位试验机的实现创造了有利的条件。从目前国际、国内的情况看,一吨以下试验机基本上都为常规的电子万能类试验机。它的用途最广,性价比最高。电子万能试验机控制系统的优越性,+计算机控制系统,具有集成度高、性能稳定、调整方便等优点。可以对实验数据进行实时采集,对实验特性曲线实现实时动态显示,试验数据文件能以常用数据库方式保存,方便实现客户的资源共享及网络管理,以及用户的再分析。对于用户自定义的各种word2000报表,该软件可轻松实现访问,解决了不同用户或同一用户在不同时期对试验报表有不同需要的难题。一切的产品与设备都是由各种不同性能的材料构成,它们在使用中会受到各种各样的外力作用,自然就会产生各种各样的变形,,但这种变形必须被限制在弹性范围之内,否则产品的形状将会发生永久变化,影响继续使用,设备的形状也将发生变化,轻则造成加工零部件精度等级下降,重则造成零部件报废,产生重大的质量事故。那么如何确保变形是在弹性范围内呢?从上面的分析已知材料的变形分为弹性变形与塑性变形两个阶段,只要找出这对已知材料的力学性能进行试验与理论分析,人们总结出了采用屈服点、非比例应力两个阶段的转折点,工程设计人员就可确保产品与设备的可靠运行。 目前,利用电子万能试验机所测试的最常见的项目是拉伸强度和拉伸模量、弯曲强度和模量。按规定步骤运行试验,就可以在试验结果中直接读值。如果机器在待机状态,转换开关应打到“加载”档,因为如果转换开关打在“快退”档,电磁换向阀一直在通电状态,会影响该器件的使用寿命。机器所配的夹具应涂上防锈油保管;由于液压万能试验机的钳口经常使用,容易磨损,氧化皮太多时,容易导致小活塞损伤漏油,所以钳口处应经常打扫,保持清洁(最好每次做完试验后进行清扫);镶钢板与衬板接触的滑动面、衬板上的燕尾槽面应保持清洁,定期涂一层薄的MoS2 (二硫化钼)润滑脂;定期检查钳口部位的螺钉,如发现松动,及时拧紧。因而,标准的试验方法要求计算应变为5%时的弯曲应力。电子万能试验机的压杆稳定实验装置由上、中、下约束单元构成。
