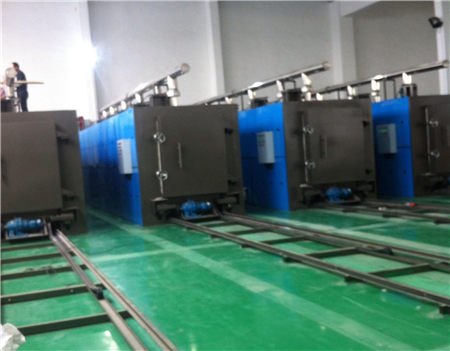

这款无水磷酸铁热风循环台车式电阻炉专用脱水炉以进口加热陶瓷为加热元件，炉膛采用日本伊索莫来石砖砌筑而成。加热元件布置在炉膛的两侧及窑车底部。保温材料均采用日本阿尔赛陶瓷轻质纤维棉板，保温效果较好。炉内顶部配置5台离心式不锈钢循环风机，以达到温场均匀的效果。全炉采用电动分段式台车结构形式，是无水磷酸铁材料烧成烘干的最理想设备。
1.技术规格
1、使用温度：RT～600℃
2、额定温度：650℃
3、炉膛尺寸：10580×1360×1300㎜（长×宽×高）
4、炉口尺寸：1360×1200（宽×高）
5、炉膛材料：伊索莫来石砖
6、加热元件：高温电阻丝
7、控温稳定度：±1.5℃，采用智能程序调节仪控制，具有PID参数自整定功能。
8、控温点数：6点（上下前中后各二）
9、额定功率：620Kw
10、电源：三相，380VAC，50Hz
11、最大载荷：10000公斤
12、最快升温速率：≤10℃/min
13、匣钵装载量：1248只 32*3*13(LXWXH)
2.结构说明
整套设备分主炉体、控制系统、循环风排气（排水）、分段式台车四部分组成，主炉体分为炉膛、保温、加热、热风循环系统、炉门系统、台车、控制等系统。
2.1炉膛材质
 QJ-620-06系列脱水炉炉膛均采用日本伊索莫来石砖标准砖砌筑而成，炉顶采用拱顶形式，此结构不仅便于磷酸铁水分的排放更有效提高炉内温场的均匀性。
2.2保温
在炉膛外层填充50mm厚1000型优质陶瓷纤维板和优质毯棉，炉膛侧面总的保温层厚度为200mm。
2.3加热系统
采用高温电热丝加热，电热丝绕成螺旋状，套于瓷管内部，分段布置在炉膛两侧加热。台车底部电热丝内套瓷管，搁空放于底部加热。分上下前后共6组加热。
2.4热风循环、进排风系统
炉内顶部配置5台离心式循环风机，起到搅拌作用，用以加强炉内的温度均匀性。
炉顶设置6个排气烟囱，闸板阀控制通断。
2.5炉门系统
炉门采用左右开启的方式，摇臂结构形式。炉门接触为石棉绳密封，铰链连接，两侧手动螺旋压紧，保证炉口的热量减少外泄。
2.6台车系统
台车采用14#、16#等重型型钢拼焊而成。炉膛台车底部采用轻质与重质保温材料相结合的方式，（重质材料选用重质高铝），保证炉底的承重能力。整个台车长度方向分为2个拼成。

2.7控制系统
控制系统配置在单独的控制柜内，便于操作。采用可控硅模块控制，PID调节。采用智能程序温控仪，多段程序控制。温控仪接受热电偶检测的信号，调功板触发控制电力模块，K分度热偶测温（刚玉陶瓷管）。该仪表具有PID参数自整定功能，单点控制稳定度可达1.5℃，且具有高温上限报警、热电偶失效指示等多项报警保护功能。
电炉的温度控制系统单独安装在控制柜内，分为控制面板和强电板两部分。本设备的温控系统还具有如下特点：
功能齐全：本机对工作过程中的超温发出报警信号，并自动完成保护动作。
