通用级袖珍型RS-232/485双向转换器

   目前许多重要的设备仍然使用RS-232接口界面设计,然而,RS-232是一个点对点的界面,限制设备和计算机之间的传输距离只能为15米.为了克服这个限制,许多用户使用RS-232到RS-422/485转换器,将RS-232设备连到工业RS-422或RS-485网络,传输数据时距离超过1.2km.

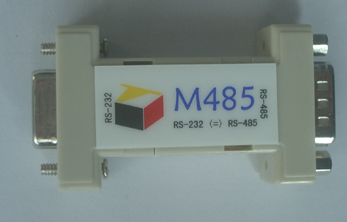

   M-485是一款通用级低成本的RS-232/RS-485转换器,采用袖珍型外形设计,配有可插拔接线端子,安装简便,轻巧.它能够从RS-232接口的TXD、RTS和DTR信号获取电源,即使在只有TXD信号供电时亦能正常工作.广泛用于考勤、门禁、云台控制、售饭和停车场等系统中.

特点：
※ 兼容EIA/TIA的RS-232C和RS-485标准
※ 自动侦测串口速率、判别和控制数据传输方向
※ 特有高效串口取电技术，三线仍能正常工作功耗极低
※ 点到多点通信，支持32点轮询环境（可定制128点）
※ 通信距离长达1200米（RS-485在115.2KBPS下）
※ 接口具有15KV静电保护
通讯指标：
  标准  符合 EIA RS-232,RS-485标准
RS-232信号  TX,RX, GND
RS-485信号  D+,D-,GND
工作方式  异步工作,点对点或多点, 2线半双工
方向控制  采用数据流向自动控制技术,自动判别和控制数据传输方向
波特率  300-115200bps,自动侦测串口信号速率
负载能力  支持 32点轮询环境(可定制128点)
传输距离  RS-485端1200米(115200bps时),RS-232端建议不超过5米
接口保护  1500V静电保护
接口形式  RS-232端DB-9母头,RS-485端DB-9公头或3位端子

  环境指标：
  工作温度  -20℃到60℃
存储温度  -25℃到85℃
湿度  相对湿度 5%到95%

  电源指标：
  输入电源  无需外接电源,从 RS-232口的TXD、RTS、DTR信号获取电源
功耗  静态功耗 10mA以内,动态功耗平均值40mA以内

  外观指标：
  长×宽×高  90mm×33mm×16.5mm
外壳  塑壳
颜色  电脑白
重量  40g
