河北省霸州市通讯线路工具总厂

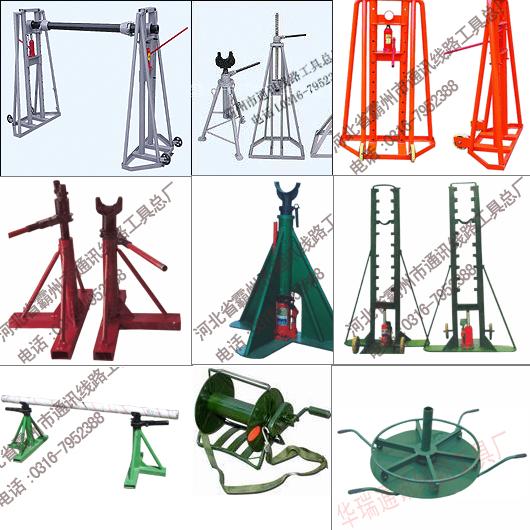

编号：JD-FX01 名称：重型电缆放线架 用途： 适用于放置电缆盘，液压升降，承受重量大。 （特殊规格可订做)

编号 HY05-01 HY05-02 HY05-03 HY05-04
型号 HY05－8T  HY05－8T  HY05－5T HY05－3T
线盘（m） φ3.5×2  φ2.8×1.45 φ2.8×1.45  φ1.8×1.15


编号：JD-FX02 名称：大型液压放线架 用途： 适用于线路施工中延放导线时支撑线盘，起升高度可适当调整。
 产品编号 可调轴高 额定负荷 自重
　  (mm) (KN) (kg)
HT1024 500-1500 100 160


编号：JD-FX03 名称：螺旋放线架 用途：适用于电缆线盘的支承。
 编号  HY015-01 HY015-02 HY015-03 HY015-04
盘径/m 2.6m 2.4m 2m 1.6m
自重/kg 120 110 90 80


编号：JD-FX04 名称：梯形放线架 用途：适用于电缆线盘的支承，坚固耐用。
 产品编号 型号 额定负荷
（KN） 适用线盘（mm） 重量
（kg）
盘径 盘宽 轴孔直径
HY016-01 HY016-5 50 ≤Φ2400 ≤Φ1600 Φ76-103 180
HY016-02 HY016-10 100 ≤Φ2700 ≤Φ1700 Φ120-135 230


编号：JD-FX05 名称：液压式放线架 用途：适用于电缆线盘的支承。
 产品编号 型号 额定负荷
（KN） 适用线盘（mm） 重量
（kg）
盘径 盘宽 轴孔直径
HY013-01 HY013-5 50 ≤Φ2400 ≤Φ1600 Φ76-103 120
HY013-02 HY013-10 100 ≤Φ2700 ≤Φ1700 Φ120-135 180


编号：JD-FX06 名称：机械式螺旋放线架
 型号 负荷 适用盘径（mm) 自重 Kg
SZJ-1 3T 1400-2100 41
SZJ-2 5T 1600-2400 52
SZJ-3 8T 1500-2600 76


编号：JD-FX07 名称： 折叠式放线架 用途：用于线路施工中支撑线盘，一机多用。
 编号 HY012-01 HY012-02 HY012-03 HY012-04
适用盘径/m 2.6m 2.4m 2m 1.5m
自重kg 126 108 80 85


编号：JD-FX08 名称： 电缆放线支架（液压式） 用途：适用于电缆线盘的支承。液压顶升、底脚装有小轮，便于移。
 产品编号 型号 额定负荷
（KN） 适用线盘（mm） 重量
（kg）
盘径 盘宽 轴孔直径
3021 SDE-5 50 ≤Φ2400 ≤Φ1600 Φ76-103 172
3022 SDE-10 100 ≤Φ2700 ≤Φ1700 Φ120-135 230


编号：JD-FX09 名称： 六角放线车 用途：用于线路施工中支撑线盘进行放线。 <
