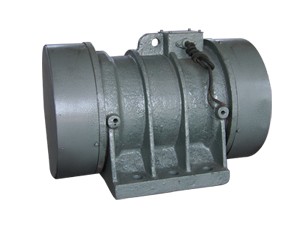

TZDC系列振动电机


 产品相关参数
产品编号:TZDC系列振动电机
产品花色:TZDC系列振动电机
详细信息:
TZD振动电机工作原理：

振动电机是动力源与振动源结合为一体的激振源,是利用安装在转子轴两端各一组的可调偏心块高速旋转产生的离心力得到激振力,激振力可以无级调节.

TZD振动电机的特点：
1.激振力可以无级调节,使用方便,振动力大,体积小,重量轻,工作噪音低.
2.因为振动电机是强阻型振动而不是共振,所以有稳定的振幅.
3.振动频率范围大,振动电机的振动频率可通过调整转速的办法进行大范围的调整,并且能按照不同的用途任意选择振动频率和振幅。
4.受电源波动的影响小,电磁式激振器会由于电压变化而引起激振力发生大的变化,但振动电机这种变化就非常小.
5.可根据振动电机的安装方式改变激振力的方向.
6.多机组合,可实现自同步能完成不同工艺要求.
7.只须调整偏心块的夹角,就可无级调整激振力和振幅.
8.维护保养简单,仅需要定期维修轴承.
9.规格齐全,能满足各类振动机械的工作需要.

TZD振动电机技术参数

型号 激振力(KN) 功率(kw) 电流(A) 安装尺寸
E F G H I L M N n φd
TZD11-2C 1.5 0.15 0.5 180 135 20 85 196 354 214 178 4 11
TZD12-2C 2.5 0.25 0.75 180 150 20 85 196 354 214 178 4 13
TZD12-4C 2.5 0.1 0.3 180 150 20 85 196 354 214 178 4 13
TZD21-2C 5 0.4 1.14 220 176 20 95 218 393 260 206 4 15
TZD21-4C 5 0.2 0.6 220 176 20 95 218 417 260 206 4 15
TZD21-6C 5 0.75 2.3 220 176 20 95 218 521 260 206 4 15
TZD31-2C 8 0.75 2.5 236 179 25 140 276 441 290 225 4 19
TZD31-4C 8 0.4 1.5 236 179 25 140 276 464 290 225 4 19
TZD31-6C 10 0.75 2.3 236 179 25 140 276 476 290 225 4 19
TZD41-2C 16 1.5 2.3 270 224 30 170 350 620 340 300 6 21
TZD41-4C 16 0.75 2.1 270 224 30 170 350 616 340 300 6 21
TZD41-6C 20 1.5 3.9 270 224 30 170 350 602 340 300 6 21
TZD51-4C 32 1.5 3.5 340 230 40 190 400 650 420 310 6 31
TZD51-6C 30 2.2 5.5 340 230 40
