【产品用途】

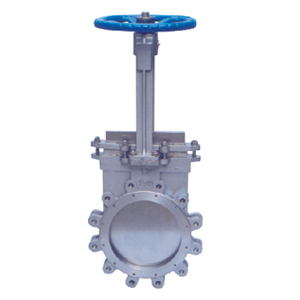

     刀型闸阀适用于一般石化等食品业，水泥造纸，环保等各类别产业中各项粉粒体及浆类流体

【产品特点】
1、超短结构长度，节省材料，可使管路系统整体重量大大减轻
2、占用有效空间小，能有效支持管道的强度，可减少管道振动的可能性
3、闸板选用奥氏体不锈钢，耐腐性能大大提高，可有效的防止由于闸板腐蚀引起的密封泻漏
4、上密封填料采用柔性 PTFE ，密封可靠、操作轻便灵活
5、闸板具有“闸刀”的功能，能有效的闸断介质中各类杂物

【性能参数】
型号 Z73W-10NR Z73Y-16C
PN 10 16
工作压力（MPa） 1.0 1.6
适用温度（℃） ≤900 ≤250
适用介质 干灰、灰渣等
材料 阀体 WCB ZG2Cr25Ni20Si2
闸板 20、25
支架 WCB ZG15Cr1Mo1V
阀杆 2Cr13 38CrMoA1A
阀座 25堆焊硬质合金 ZG2Cr25Ni20Si2
填料压盖 WCB


 公称通经DN
 主要外形尺寸和连接尺寸(mm)
L D D1 d2 Z-M H DO W
Z73W-10 Z73W-10C Z73W-10 P Z573W-10 Z573W-10C Z573W-10P
Z673W-10 Z673W-10C Z673W-10P Z973W-10 Z973W-10C Z973W-10P
50 48 160 125 100 4-M16 285 180 8
65 48 180 145 120 4-M16 298 180 10
80 50 195 160 135 4-M16 315 220 12
100 50 215 180 155 8-M16 365 220 14
150 57 280 240 210 8-M20 475 280 29
200 70 335 295 265 8-M20 540 360 38
250 70 390 350 320 12-M20 630 360 66
300 76 440 400 368 12-M20 780 400 100
350 76 500 460 428 16-M20 885 400 119
400 89 565 515 482 16-M22 990 400 195
450 89 615 565 532 20-M22 1100 530 285
500 114 670 620 585 20-M22 1200 530 389
600 114 780 725 685 20-M27 1450 600 529
Z73H-16C Z73W-16P Z73Y-16C Z573W-16P Z573Y-16P Z573W-10P
Z673H-16C Z673W-16P Z673Y-16C Z973W-16P Z973Y-16P Z973W-10P
50 48 165 125 99 4-M16 285 180 8.5
65 48 185 145 118 4-M16 298 180 10.7
80 50 200 160 132 8-M16 315 220&nbs
