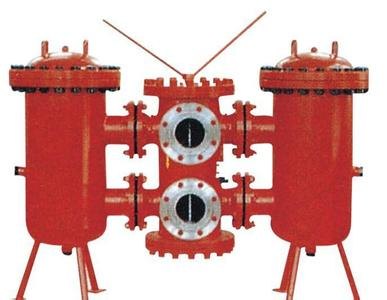

ＳＬＱ型双筒网式过滤器（０．６ＭＰａ）ＪＢ２３０２－７８　 一、使用条件　 　　本产品适用于公称压力为０．６ＭＰａ的稀油润滑系统中，具有清除润滑油中杂质使供给润滑点的油达到洁净的功能，小型的为整体式，较大的为组合式，分别由二组过滤筒和一个三位六通换向阀组成，工作时一筒工作，一筒备用，可实现不停车切换过滤筒，达到循环润滑系统不间断工作的目的。　　 　 二、技术参数　 型 号　公称 通径 ＤＮ ｍｍ　公称 压力 ＭＰａ　过滤 面积 ｍ２　运　动　粘　度　ｃＳｔ　重量 ｋｇ　 ２８　４６　６７　８９　３２６　 　 三、外形结构　 　 ＳＬＱ－３２，ＳＬＱ－４０双筒网式过滤器（整体式）　　　ＤＮ≥５０的ＳＬＱ型双筒网式过滤器（组合式）　 四、外形尺寸　 型号　公称通径ＤＮ　Ａ　Ｂ　Ｂ１　Ｂ２　Ｃ　ｄ１　Ｄ３　Ｄ４　Ｈ　 ＳＬＱ－３２　３２　１４０　２５０　１８６　１５４　３４４　Ｇ３／８＂　－　－　１４５　 ＳＬＱ－４０　４０　１６５　２６５　２２２　１８４　４１０　－　－　１８０　 ＳＬＱ－５０　５０　１９０　１６５　－　－　６９３　Ｇ１／２＂　３３０　２８０　３５５　 ＳＬＱ－６５　６５　２００　１７０　－　－　７１３　３７４　３００　３９５　 ＳＬＱ－８０　 　　　　　 六、工作原理　 　　１、本型式过滤器由一六通换向阀及二组过滤装置组成，置于油泵出口及冷却器前端，正常工作时，一组过滤装置启用，另一组被换向阀封闭备用。 　　２、阀片式六通换向阀为手动，工作过程中，截止备用过滤装置连通工作中的过滤装置，阀上部有通、止标记，在工作压力≤６ｋｇｆ／ｃｍ２可不停机换向。 　　３、过滤装置为二组，一组工作，一组备用。在工作中过滤装置需要维修清洗时，可启动另一组备用过滤装置投入工作，而不影响主机正常工作。 　　４、系统图　 　 七、使用说明　 　　１、当过滤器的进出口压力差≥０．５ｋｇｆ／ｃｍ２时，说明过滤装置中的滤芯已被机械杂质阻塞，应及时清洗或更换滤芯，同时也应清洗筒体。 　　２、在正常工作时过滤器的进出口压差应≤０．０３５ＭＰａ。
