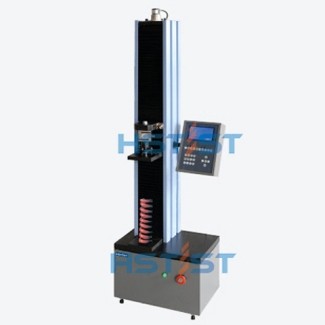

TLS-S5000II全自动双数显示弹簧拉压试验机
功能用途     TLS-S5000II全自动数显式拉压试验机是适用于拉压试验的新型试验设备。试验机主机的设计具有外形美观、操作方便、性能稳定可靠的特点。试验机采用数控电机及先进的单片机控制技术加载及控制，能实现双速预置。实现了高速逼近，低速采集。提高了测试精度，保证了试验效率。

用进口先进的大规模电路进行电路设计，使用微型计算机进行控制。LED显示，人机对话直观明了。

按弹簧的试验材料不同分类，输入已知参数进行自动试验，多种试验模式，试验完成后自动返回试验初始位置。具有12点测试，可测试打印刚度及试验结果。

辅具的设计与主机相匹配，根据用户要求加紧试件，在试验过程中不滑脱，使用安全可靠，不影响试验精确度。

采用数控电机拖动、滚珠丝杠传动，能实现对螺旋弹簧高效，高精度的测试，性能稳定可靠。


技术参数 1．      最大试验力：5000N

2．      试验力最小读数值：0.1N

3．      试验力有效测量范围： 4%-100%

4．      位移最小读数值：0.01mm

5．      速度范围：0.5-500mm/min（5段常用快捷速度键）

6．      拉伸试验两挂钩间最大距离：700mm

7．      压缩试验两压盘间最大距离：700mm

8．      拉伸及压缩试验最大行程：700mm

9．      压盘直径：Ф110mm

10．  电源电压：220VAC±10%  50HZ

11．  工作环境： 室温10～35℃，空气湿度20%～80%



四、产品的主要构造：

1．主机：该部分由工作台、夹具等组成。整机空间结构合理，造型美观，而且保证主机具有足够的刚性和较高的同轴度等运行精度指标具有速度可调、自动测试等功能。

2．传动系统：调速系统控制数控电机转动，经传动部分，完成试样拉压等力学性能试验。

3．驱动系统：该试验机采用调速精度高、性能稳定的数控电机驱动。调速系统和传动系统保证试验速度调节范围在0.5~500mm/min内。

4．参数（压力及位移）测量及控制系统：该系统是我公司研制生产的单片机控制采集数据，实现了拉压力峰值、试样压缩位移量的数字显示，操作方便。

五、系统配置：

1．  试验机主机

2．  主机:    1台

3.   附具： 1套 包括：压缩夹具一套（按技术参数及图纸制造）

4．  技术资料：使用说明书与维护手册、合格证、装箱单。&nb
