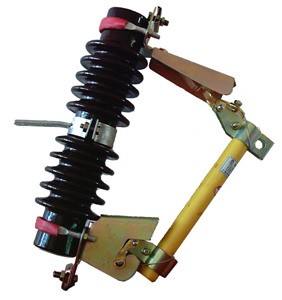

RW7-10/100A、RW7-10/200A、HRW7-10/100A、HRW7-10/200A型户外高压跌落式熔断器适用于交流50Hz,额定工作电压10KV的电力系统中,作为电力输电线路和电力变压器的短路和过负荷户外保护设备使用。


适用范围
本熔断器适用于户外、海拔高度不超过1000米、环境温度不高于40℃或不低于-40℃。不适用于户内、有严重腐蚀性气体或含有燃烧、爆炸气体的场所；亦不适用有剧烈震动或冲击的地方。


结构简介
熔断器是由绝缘子、接触导电系统及熔断丝管等部分组成。正常工作时，熔丝使熔丝管上的活动关节锁紧，故熔丝管能处于合闸位置。当短路电流使熔丝熔断时，在熔丝管内产生电弧，熔丝管内的消弧管在电弧的作用下，产生大量气体，当短路电流过零时，产生强烈的去游离作用，使电弧熄灭，继而活动关节释放，熔丝管在上、下静触头的推力和自身重量的作用下，迅速跌落，形成明显的隔离间隙。
