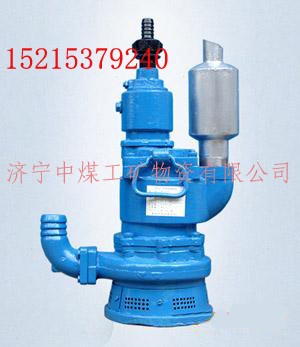

FQ19-15/K(原BQF-Ⅳ) 矿用风动潜水泵
FQ系列矿用风动潜水泵 ，煤矿用风动潜水泵
BQF风动潜水泵有BQF-Ⅰ风动潜水泵、BQF-Ⅱ风动潜水泵、BQF-Ⅳ风动潜水泵三种型号。FQ19-15/K(原BQF-Ⅳ) 矿用风动潜水泵此类风动潜水泵根据国内矿山现场施工的实际需要，吸取国外同类型先进产品的长处，采用了一系列先进工艺，使它具有体积小、重量轻、结构新颖、操作方便、便于安装、维修和移动等优点。供矿山开拓、掘井巷道或竖井井筒施工等不同环境条件的场所排水作业。该泵在动力部分采用了叶片式气动马达，具有自动离心调速器结构，能确保在额定转速范围内运行。是一种高效率、高扬程的矿山掘井、建井的理想排水工具。
结构特点:
    我厂精心设计研制以压缩空气为动力的FQ系列矿用风动潜水泵,是转子与泵体同轴联结机械产品,采用立式结构、下泵式.其结构紧凑,移动,装拆,维修方便.泵体涡道采用高效节能水力模型,叶轮特殊设计.该水泵排污水能力强、流量大、扬程高等优点.
    FQ型系列水泵适用于含有瓦斯与煤尘爆炸危险场所排水作业,可广泛用于煤矿井下任何作业面,输送含有煤粉.泥沙颗粒地下水,使用安全、可靠,并有效地改善现场空气质量.
产品规格与主要技术参数:
水泵型号 流量
(m3 /h) 扬程
(m) 工作气压
(MPa) 耗气量
(m3 /min) 水轮直径
(mm) 最大颗粒
(mm) 出水品径
(mm) 进气口径
(mm) 重量
(kg) 外形尺寸
长*宽*高
(cm)
FQ19-15/K 19 15 5.5 3-4 115 6 38 25 15 21*20*34

结构尺寸的基础上，进行了有重大突破的改进。
一、重新设计了气动马达的参数，大大提高了气动马达的轴功率。
 二、针对降噪措施设计了壳体内消声结构，调整了进气方位，使排气气流在壳体内进行对撞、交叉干
涉膨胀后进入外接的有自主知识产权的消声器内,真正彻底改善了井下施工的工况条件。
 三、对气动马达的叶片强度、厚度重新按国内外最新理论计算进行校核,提高了叶片的抗弯扭曲强度；
并对叶片进行了特殊工艺处理，使叶片耐磨耐用，其耐磨程度是其他风泵厂家叶片的几十倍，降低了维
修更换叶片、气缸的次数，大大提高了用户单位的经济效益。
  四、在涡室内配置新型复合式叶轮（该叶型正申请实用新型专利），进一步提高了扬程。
  BQF系列风动潜水泵将焕发出新的生命力，成为新一代系列排水机具。
