永嘉县普天阀门配件有限公司

适用范围 广泛 使用压力 30（MPa）
使用温度 -260~310（℃） 厚度 2~4.5（mm）
材质 碳钢，304，316 型号 DN10~DN2300
品牌 普天密封 标准编号 HG
是否标准件 标准件 样品或现货 样品

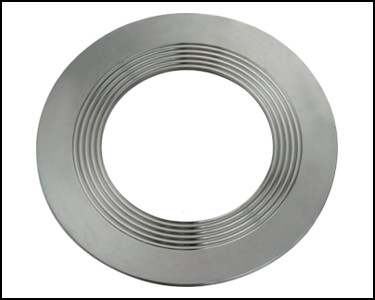

    齿形垫片是一种金属软垫片，密封效果优于金属平垫，一般用精密的车床在金属不锈钢平垫片的二面加工成同心的90度夹角波形的锯齿状沟槽，根据不同的介质，可选择柔性石墨、PTFE、无石棉板或其他一些软金属，粘贴在垫片的二面，利用软性覆盖层的密封性以及金属的强度、弹性好的优点，还兼有迷宫密封作用，故达到同样的密封效果，垫片压紧力较小。齿形组合垫片也可不带覆盖密封层直接使用，可能达到良好的密封效果，但在高压场合中容易对法兰的表面造成损失。齿形组合垫片主要应用于中、高压力和高温的压力容器和管道法兰的密封。
种类 断面形状
基本型A

外环型B

内外环型C


齿形组合垫片的主要技术参数：
金属材质 密封层材料 温度℃ 压力
304 石墨 -196—+600 300
304L 膨体四氟 -268—+310 210
316
316L


订货须知：金属齿形垫在订货时需注明以下参数：
范例：
1、垫片式法兰标准
2、管道通径、压力等级
3、垫片材质

波齿垫片金属波形垫片即波齿复合垫片，是针对那些对垫片回弹要求较高的地方，它有极好的热传导，能满足高温、高压及易腐蚀的场合，尺寸任意，金属材质可选。最大尺寸垫片（6000mm）,波齿复合垫片垫片基本属于线接触密封垫片，由波纹提供机械支撑，其回弹性能根据采用的形式、金属厚度、波纹间距及波纹高度来决定一般在垫片二面粘贴石墨层，可用于不太平整的密封面。

  金属波形垫片最大加工尺寸：

  ~6000mm；特殊规格或各类非标准产品可按客户要求制定，


YB2830型 齿形垫片

YB2830型产品由金属平环，用特定的工艺在环平面上加工成90度夹角波形，使环的平面加工成锯齿状的金属垫片。在设计和制造上能满足高温、高压（6.4——16Mpa）及易腐蚀的多种场合下的应用，可通过选择最适宜的金属材质来达到要求。广泛应用于阀门中头和法兰连接处。如介质允许，为保护齿形，可在齿形垫两面粘贴厚度为0.5mm的膨胀石墨或PTFE，同时可降低对密封面平整度的要求。
种类  断面形状
基本型A
内环型B
外环型C
内外环型D
适用范围:
使用温度：-200℃～800℃
使用压力：6.4～16.0Mpa
规格尺寸：
公制：Φ10mm～Φ1800mm 英制 1/2″～38″
厚度：2mm~12mm


4、软密封层材料

※ 实际应用工况不同， 以上参数仅供参考不作任何保证要求。
