[供应]恒胜伟业电工套管量规设备保养及维护

点击图片放大

恒胜伟业电工套管量规设备保养及维护详细信息

电工套管量规设备保养及维护 电工套管量规选择方法
1.硬质套管量规

最大外径检测按JG3050-1998中6.3.1条图2进行。最小外径按照规范中6.3.2.1条图3进行，最小内径按照规范中6.3.3.1条图5进行，弯曲后最小内径量规按照规范中6.7.1条图12中进行，

2.半硬质，波纹套管量规

最小外径量规按照规范6.3.2.1中图4进行，弯曲后最小内径量规按照规范6.6.1中图11进行，

3.螺纹套管

螺纹检测按照规范6.3.5.1条中图6进行

二、电工套管量规使用方法：

1.硬质套管最大外径检测按图2选择量规，取三根长度为1000mm的套管，选定相应的量规，测定相应规格套管时，量规应能在其自重作用下通过套管；

2.a)最小外径检测按图3选择量规，测量相应规格套管时，再无外力作用下，套管不能通过量规。

b)半硬质套管及波纹套管按图4选择量规，测定相应规格套管式，在无任何外力作用下，套管不能通过量规。

3.a)硬质套管最小内径测量按图5选择量规，取三根长度为1000mm的套管，测定相应规格的套管时，量规应能在其自重作用下通过套管

b)半硬质套管及波纹套管用游标卡尺测量其内径，沿每根套管圆周均分测出3个值，三根套管共测得9个内径值，要求测量值不应小于规范中表2的最小内径值

c)最小壁厚的测定，截取一段套管，沿横截面4个等分点，用游标卡尺测试其中一点为最薄点，取4点数据的平均值。

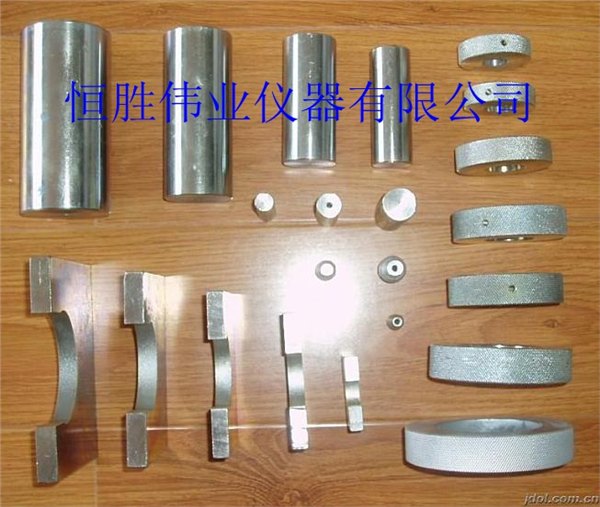

JG3050电工套管量规（45件）

4.螺纹检测按图6选择量规，测定相应规格的螺纹时，在不需要很大力的作用下，螺纹量规可旋在套管或配件的螺纹上，且改量规不能在套管或配件螺纹上滑过。

三、电工套管量规技术参数：

1、JG3050-2套管最大外径量规

JG3050-2套管最大外径量规，《JG 3050-1998 电工套管》图片2；

量规规格：16、20、25、32、40、50、63。

2、JG3050-3套管最小外径量规

JG3050-3套管最小外径量规，《JG 3050-1998 电工套管》图片3；

量规规格：16、20、25、32、40、50、63。

3、JG3050-4半硬质套管最小外径量规

JG3050-4半硬质套管最小外径量规，《JG 3050-1998 电工套管》图片4；

量规规格：16、20、25、32、40、50、63。

4、JG3050-5套管最小内径量规

JG3050-5套管最小内径量规，《JG 3050-1998 电工套管》图片5；

量规规格：16、20、25、32、40、50、63。

5、JG3050-6螺纹量规

JG3050-6螺纹量规，《JG 3050-1998 电工套管》图片6；

量规规格：16、20、25、32、40、50、63。

6、JG3050-11半硬质套管及波纹套管弯曲后最小内径量规

JG3050-11半硬质套管及波纹套管弯曲后最小内径量规，《JG 3050-1998 电工套管》图片11；

量规规格：16、20、25、32、40、50、63。

7、JG3050-12硬质套管弯曲后最小内径量规

JG3050-12硬质套管弯曲后最小内径量规，《JG 3050-1998 电工套管》图片12；

量规规格：16、20、25。

四、电工套管量规设备保养及维护

1.使用时要注意轻拿轻放，避免磕碰

2.设备长时间放置时要主要涂油防锈
