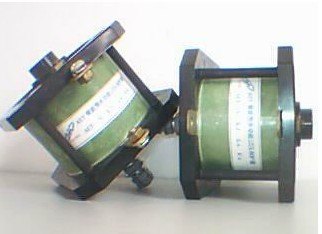

HYD-CTB电流互感器过电压保护器主要用于CT二次侧的异常过电压保护。保护器接于二次绕组两端，正常运行时漏电极小，成高阻状态。当发生异常过电压时，保护器迅速动作而短路，面板上显示故障的部位，并有无源信号输出。当故障排除后，电路恢复原状后，又重新投入正常运行工作。HYD-CTB电流互感器过电压保护器应用于CT二次侧的差动绕组、过流绕组、测量绕组、母线保护绕组、备用绕组等。 技术指示主要功能型号含义接线原理外连接线图正常漏电流 ＜1mA 导通电压Uc 150V±10% 导通时间Ts 50ms≤Ts≤250ms 遥信继电器接点容量 AC220V/5A 保护继电器接点容量 AC220V/15A 使用的CT规格 二次侧峰值大于150V 保护电流 ≥5A 工作环境 温度 -20℃～70℃ 湿度 ≤95%RH 复位方式 按压“复位”按钮；自动”复位“ 抗震性能 10～50-10Hz　2g　3min 抗干扰 4.4KV/M 外形尺寸 HYD-CTB-1：48×48×90（mm） HYD-CTB-（2～6）：145×90×73（mm） 耐压 2KV　50Hz　1min 安装方式 面板式、导轨式功固定式安装 正常工作时，流入保护器的电流不超过0.1mA，不影响CT正常工作。 当A（或B、C），N两端电压超过150V时HYD-CTB电流互感器过电压保护器短接A（或B、C、N）。 继电器的接点容量大于15A。所以故障时，能使CT二次侧可靠短路。 继电器接点具有保持功能，按压“复位”按钮，才能解除保护。 若是在停电状态下解除了故障，掉电后装置自动复位。 装置提供一对常开接点和一对常闭接点。可接各种声光报警器或提供给综合保护装置使信息远传。当保护器动作时，常开闭合，常闭打开，接线方式如下图。 型号 绕组数 HYD-CTB-1 1 HYD-CTB-2 2 HYD-CTB-3 3 HYD-CTB-4 4 HYD-CTB-6 6 　　一般情况下，互感器均连接在 A、B、C 三相上，少数连接在两相上，个别连接在一相上。绝大多数均为星形连接，少数三角形连接。本产品电流互感器过压保护器为二次绕组星形连接。二次绕组 A、B、C 对应连接在保护器 A、B、C 接线端子上。 A、B、C三相二次中心点（虚地N）连接在保护器的“N”接线端子上。若有用A、B绕组，C相可以不接线。不会影响保护器正常工作。　　交流220V50Hz电源接入保护器供内部电器元件用。三根无源信号线引出供用户使用。外接交流或直流均可。例如，公共端与常闭线连接绿色信号灯，亮灯时表示保护器正常工作。公共端和常开线连接“红色”灯或报警器，工作时表示保护器检测到某二次绕组有开路故障。
