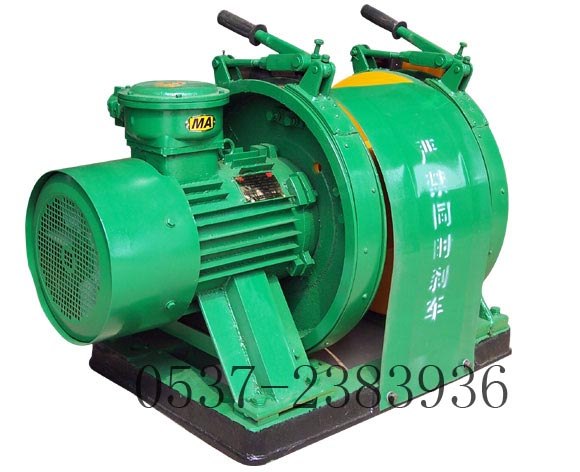

JD调度绞车 矿用调度绞车
销售热线：0537 2383936  15269750901  QQ：1172792005   传真：0537 2359798  联系人 ：程慧
JD 1(11.4) 调度绞车,JD 1.6(25)调度绞车 ，JD 1.8（25）调度绞车，JD 2(30)调度绞车，JD 2.5(40)调度绞车.JD绞车为隔爆型、供矿井井下或地面装载调度编组矿车及在中间巷道拖运矿车和其他辅助搬运之用。JD绞车均采用行星齿轮传动，绞车具有结构紧凑、刚性好、效率高、安装移动方便，起动平稳、操作灵活、制动可靠、噪音低等特点。
型号 JD 1(11.4) JD 1.6(25) JD 1.8(JD2 25)
牵引力 10kN 16kN 18kN
卷筒尺寸 224×307mm 300×356mm 310×400mm
外层钢丝绳速度 最大 ≥1.03m/s ≥1.2m/s ≥1.399m/s
最小 ≥0.43m/s ≥0.6m/s ≥0.773m/s
钢丝绳直径 ?12.5mm ?16mm ?16mm
容绳量(≥) 400m 400m 400m
总减速比 40 32.01 32.01
电动机 型号 YBJ 11.4 YBJ25 4 YBJ25 4
功率 11.4kW 25kW 25kW
转速 1460r/min 1480r/min 1480r/min
电压 380/660或660/1140V 380/660或660/1140 380/660或660/1140
外形尺寸(长×宽×高) 1100×765×730mm 1340×1140×1190mm 1438×1217×1255mm
绞车重量(包括电机) kg 575 1490 1354

型号 JD 2.5(40) JD 2.5(40)改 JD 2.5(40)通轴
钢丝绳 拉力 KN 25 25 25
最大速度m/s 1.46 1.46 1.44
最小速度m/s 1.16 1.16 1.115
平均速度m/s 1.31 1.31 1.28
卷筒 直径mm 620 620 620
宽度mm 580 580 580
卷筒容绳量m 400 800 650
钢丝绳 20 20 20
总传动比 42.24 42.24
电动机 型号 YBJ40 4 YBJ40 4 YBJ 40
功率 kW 40 40 40
转速 r/min 1480r/min 1480r/min 1470
电压 V 380/660或660/1140 380/660或660/1140 380/660或660/1140
外形尺寸(长×宽×高) 1794×2620×1615 1794×2620×1615 1900×2350×1370
重量 kg 2815 3015 2800
