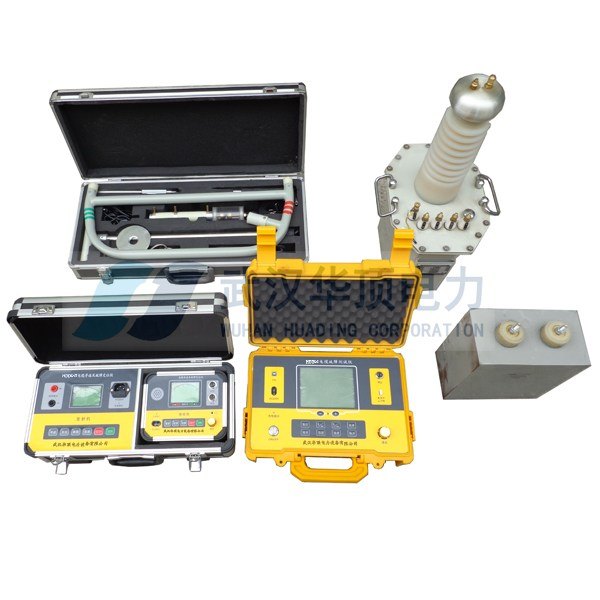

HDDL电缆故障测试系统是一套综合性的电缆故障探测系统。能对电缆的高阻故障，高低阻性的接地，短路和电缆的断线，接触不良等故障进行测试，精确定位，若配备声测法定点仪，可准确测定故障点的精确位置。特别适用于测试各种型号、不同等级电压的电力电缆及通信电缆。二.系统组成:1.电缆故障智能测试仪（HDDL-I）；2.电缆寻迹及故障定位仪（HDDL-II）；3.直流高压发生装置（HDDL-III):特别适用于测试各种型号、不同等级电压的电力电缆及通信电缆。二.产品参数1.一体化设计，储能电容器内置，无高压外露。2.高压输出直接接至故障电缆，操作安全，接线简便。3.多重安全防护，高压零位启动，断电后自动释放高压电容储能。4.多种工作方式：输出直流高压，连续可调。5.体积小、重量轻，便于携带。主要参数1.输出电压：DC0－32kV可调2.最大储能：1024J，8uF3.额定功率：1000VA4.直闪电压：32kV5.直闪电流：65mA6.最大脉冲电流：500mA7.放电方式：直流高压、单次、周期。8.周期放电频率：3-6秒。9.电源：交流220V，50Hz10.绝缘等级：A级11.环境温湿度：0~40oC<75%RH12.海拔高度：<1000m13.体积：:460mm×380mm×380mm14.质量:25kg三.功能特点1.功能齐全，测试故障安全、迅速、准确。仪器采用低压脉冲法和高压闪络法进行探测，可测试电缆的各种故障，对电力电缆的闪络及高阻故障无需烧穿而直接测试。如配备声点仪，可准确测定故障点的位置2.测试精度高。仪器采用高速数据采样技术，读取分辨率小于1m。智能化程度高。测试结果以小型及数据自动显示在大屏幕液晶显示屏上，判断故障直观。并配有菜单显示操作功能，无需对操作人员作专门的训练。3.具有波开及参数存储、调出功能。采用非易失性器件，关机后波形、数据不易失。4.具有双踪显示功能。可将故障电缆的测试波形与正常波形进行对比，有利于对故障的进一步判断。5.具有波形扩展比例功能。改变波形比例，可扩展波形进行精确测试。6.控制测量光标，可自动沿线搜索，并在故障波形的拐点处自动停下。7.可任意改变双光标的位置，直接显示故障点与测试点的直接距离或相对距离。8.具有打印功能。将测试的结果打印存档。更多咨询请访问武汉华顶电力设备有限公司官网whhddl.cn
