【产品介绍】

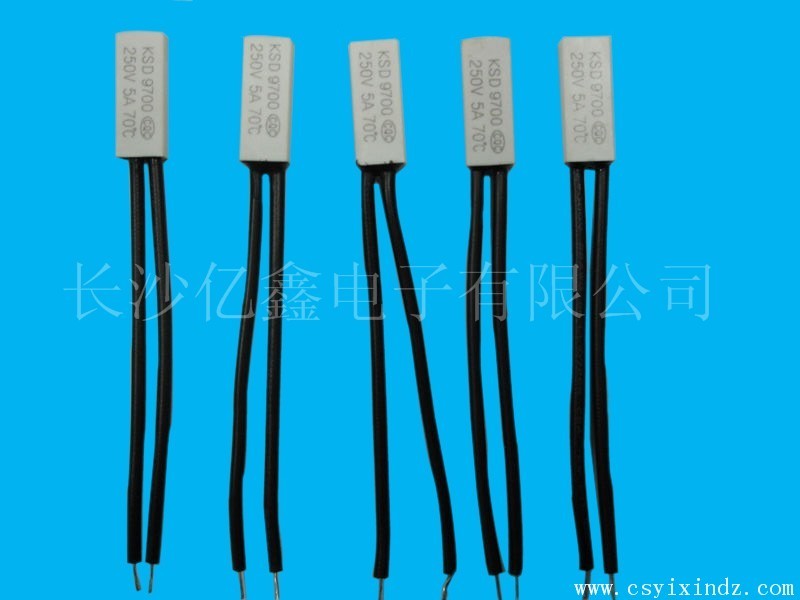

KSD9700 热保护器
    KSD9700型热保护器是由导热PBT外壳、焊有银合金触点的双金属元件、导电支架、绝缘固定座、静触片及耐热导线等元件组成。全封闭的结构能使元件免受灰尘或杂质的污染，防止漆液的渗透及外力的损坏。由于外壳是金属导电体，在使用时配置有导热且耐温的绝缘套管。电流通过有阻抗的双金属元件，遇非正常工作时，随电流增大或周围温度升高至设定温度值时，双金属元件迅速动作，打开触点，切断电路。当装置冷却到安全工作温度时，触点自动闭合，恢复正常工作状态。广泛应用于单相、三相电机由于过载、堵转等非正常工作状态下引起的电机过热保护，也适用于扼流线圈、螺旋真空管以及变压器等一般电器的过热保护和温度控制。
1． 使用条件
① 相对湿度在-25℃ - +125%
② 大气压力：86-106Kpa
③ 工作位置：任意

2． 技术参数
① 触点形式：1D或1H
② 触点负载：220VAC 5A 或24VDC 5A
③ 绝缘电阻：常温常湿 ≥100MΩ
④ 接触电阻：≤ 100 mΩ
⑤ 介质耐压：≥1000VAC
⑥ 振动强度：50HZ单幅0.35mm
⑦ 冲击强度：150m/S2
⑧ 重量< 3g

---------------------------------------------------------------------------------------
3． 规格数据表
代码
 动作温度
 复位温度
 代码
 动作温度
 复位温度

40
 40±5℃
 ≥30℃
 105
 105±5℃
 70±12℃

45
 45±5℃
 ≥30℃
 110
 110±5℃
 75±12℃

50
 50±5℃
 ≥30℃
 115
 115±5℃
 80±12℃

55
 55±5℃
 ≥30℃
 120
 120±5℃
 85±12℃

60
 60±5℃
 40±10℃
 125
 125±5℃
 90±12℃

65
 65±5℃
 45±10℃
 130
 130±5℃
 95±12℃

70
 70±5℃
 50±10℃
 135
 135±5℃
 100±12℃

75
 75±5℃
 55±10℃
 140
 140±5℃
 105±12℃

80
 80±5℃
 60±10℃
 145
 145±5℃
 110±12℃

85
 85±5℃
  65±10℃
 150
 150±5℃
 115±12℃

90
 90±5℃
 70±10℃
 155
 155±5℃
 120±12℃

95
 95±5℃
 75±10℃
 160
 160±5℃
 125±12℃

 100
 100±5℃
 80±10℃
  特殊规格可根据顾客要求制定



4． 安装尺寸及外形



壳体类型  产品型号
 长
 宽
 高

20-塑料壳
 20
 8
  4
