长沙富盛电子科技有限公司

品牌 FS 型号 SX-B1
类型 机械式温度控制器 测量范围 30-120（℃）
精度等级 3 测量误差 3（℃）
开口尺寸 M16X1.5（mm）  安装型式 螺纹
工作电压 250（V）  外形尺寸 M16X1.5（mm）

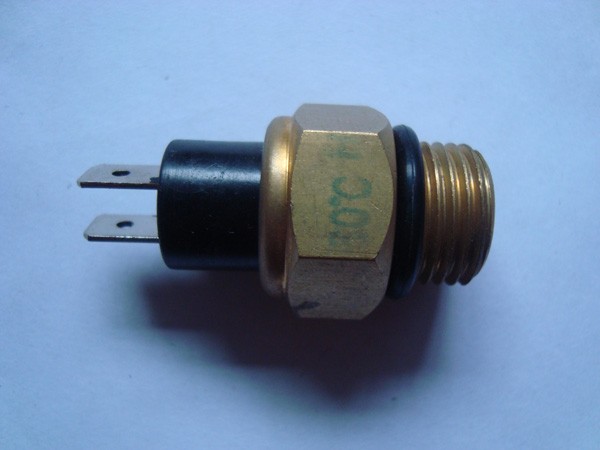

SX-B1汽车水箱用热保护器
 利用国外优质碟形双金属片作温度采样元件，将水温开关安装在水箱温度敏感部位，动态采集水箱内水的温度变化，通过碟形金属片在温度下产生变形，并在温度点暂态跳动的原理，配合机构的作用，使两触点迅速接通，启动风扇，冷却水箱内的水，对汽车发动机超到安全保护作用。
1． 使用条件
① 相对湿度在+20℃环境下达95%
② 大气压力86-106Kpa
③ 工作位置: 任意

 2． 技术参数

动作温度  -10℃---160℃（任意温度）
复位温度  动作温度减去5℃---20℃（此范围内）
额定工作电压  VDC=24V
额定工作电流  10A
绝缘电阻  DC500V 10MΩ(常态)
接触电阻  动静触头接触时电阻Rs≤50mΩ(初始值)
开路电阻  动静触头断开时电阻Rk≥10MΩ
耐压  AC1000V 50Hz,30S(常态)
开关寿命  自行通断开关次数≥100000次（额定负载）
接口形式   普通螺纹:  M14×1.5;  M16×1.5;  M18×1.5;  M20×1.5;
  米制锥螺纹:  ZM10×1;  ZM14×1.5;  ZM18×1.5;
  60°圆锥管螺纹:  NPT1/8;  NPT1/4;  NPT3/8;  NPT1/2;
 根据用户要求可开发不同的接口及装插形式
适用范围  适用于微车、轿车、卡车等汽车水箱制冷风扇电机的控制，有利于汽车发动机保持最佳水温
备注  可根据用户要求可开发其他温度系列、不同的接口及装插形式、不同电气参数（额定工作电压及额定工作电流）的产品

 3． 安装尺寸



 4． 使用注意事项
1.安装前请检查产品规格是否与您的发动机相适应；
2.此产品安装须经专业维修人员进行安装。
