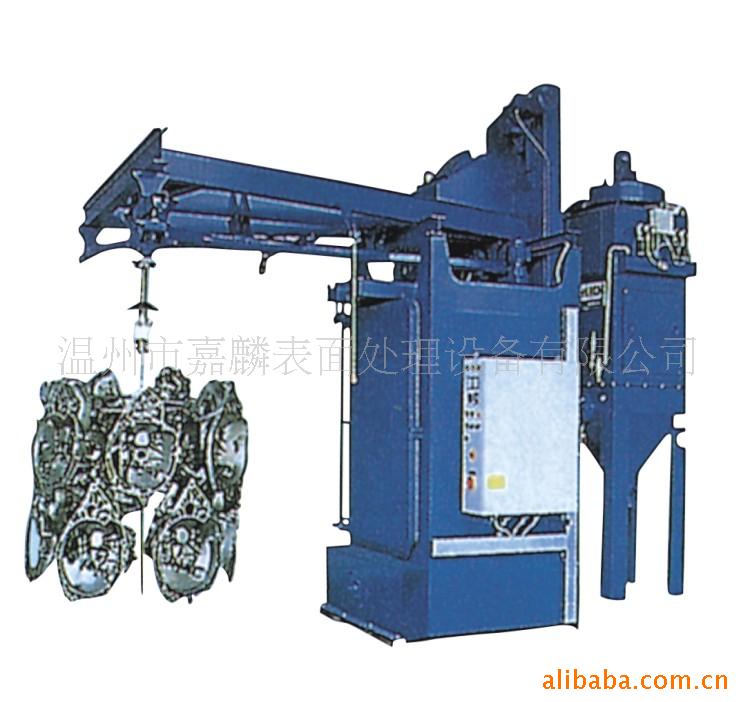

设备名称：JLQ376吊钩抛丸清理机
规格型号：Q376
1、处理产品质量:
除锈质量等级　　　　 Sa2.5级（GB8923-88或ISO8501-1,1988）
2、室体最大外形尺寸:
长×宽×高　　　　　　　　 　　5700×2500×4800 mm
3、除尘器外形尺寸：
长×宽×高　　　　　　　　 　　1550×1500×2000 mm
3、清理工件尺寸：
直径×高　　　　　　　　   　　700×1400 mm
4、吊  钩：
吊钩载重　　　　　　　　   　　1000kg
自转速度　　　　　　　　   　　2.9r/min
电机功率　　　　　　　　   　　0.75kw
行走电机功率　　　　　　　　   0.8kw
5、抛丸器（2台）：
型  号　　　　　　　　　　　　 Q034型
数  量　　　　　　　　　　　　 2台
弹丸抛射速度　　　　　　　　   72~75m/s
功  率　　　　　　　　　　　　 2×7.5kw
6、提升机：
提升量　　　　　　　　　　　　 25t/h
皮带带度　　　　　　　　   　　1.23m/s
功  率　　　　　　　　　　　　 2.2kw
数  量　　　　　　　　　　　　 1套
7、分离器：
分离量　　　　　　　　　　　　 25t/h
分离区风速　　　　　　　　 　　4-5m/s
数  量　　　　　　　　　　　　 1套
分离效率　　　　 　　　　　　  98％以上
清理一钩工件所需时间　　　　　　5-12min
8、弹  丸：
首次加入量　　　　　　　　  　　 1.0-1.5t
直  径　　　　　　　　　　　　  ?1.0-1.2mm
9
、除尘系统风量：

总通风量　　　　　　　　　　　　23000m3  /h
风机功率　　　　　　　　　　　　5.5kw
设备总功率　　　　　　　　  　　约26kw
除尘效率　　　　　　　　　　　　99.8%
10、工作环境
环境温度　　　　　　　　　　　　-20~35℃
相对湿度　　　　　　　　　　　　≤96%
11、动力要求
电  源　　　　　　　　　　　　 AC380/220V，50Hz
压缩空气　　　　　　　　   　　0.50～0.60MPa，2.2m3/min
总重量　　　　　　　　　　　　 4.8T
