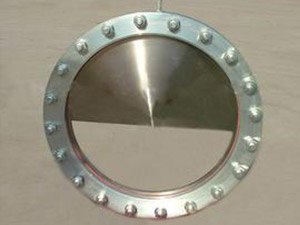

厂家直销圆缺孔板，河北圆缺孔板，沧州圆缺孔板，圆缺孔板批发，圆缺孔板代理，圆缺孔板报价，圆缺孔板价格，沧州市圆缺孔板 圆缺孔板用于测量脏污介质的节流装置，而它的开孔是圆的一部门（圆缺部门），这个圆的直径是管道直径的98%，开孔的圆弧部门的圆心应精确地定位，使之与管道同心，这样可保证开孔不会被管道及两真个垫片或因为管道偏心而发生遮盖。圆缺孔板主要用于测量脏污介质和有气泡析出或含有固体微粒的液体以及含有固体微粒或液滴的气体流量测量。用于湿煤气等脏污介质的丈量，可以避免脏物在孔板前后淤积，被广泛应用在各种煤气和脏浊流体的测量上。 　　工作原理： 　　圆缺孔板是在尺度孔板的基础上研发的节流式流量传感器。因为它采用环形通道式结构，使各种脏腑介质通过孔板与管道之间环缝间轻松通过。因此圆缺孔板流量计广泛应用于脏污介质的流量丈量。 　　技术参数： 　　1、公称通径： 50 mm～3600 mm 　　2、工作温度： -200℃～+530℃ 　　3、公称压力：- 0.1 MPa～42 MPa 　　4、雷诺数（ReD）范围： 普通型 4×103～1×107 　　5、精确度：±0.5%、 ±1.0% 、±2.0% 　　6、参照尺度：GB/T2624-2006、JJG640-94及流量丈量节流装置设计手册 　　7、连接方式：法兰连接、 焊接连接 　　安装指导： 　　 　　01、圆缺孔板只合用于安装在水平或倾斜管道上，不能在垂直管道上使用，被测流体中含有固体颗粒时，缺口应处于下方，假如液体中有气体析出，则缺口应置于上 　　 　　02、取压管道焊接前，应先将管道上的取压孔钻好，其直径与取压法兰上的取压孔径相同，取压法兰上的取压孔与管道上的取压孔对准。 　　 　　03、节流装置与管道连接时，焊接处端面与管道轴线的不垂直度不得大于1°，焊接后内部焊缝应加工处理，使其光滑，无焊巴和焊渣。
